LPF各支节的设计

05-08

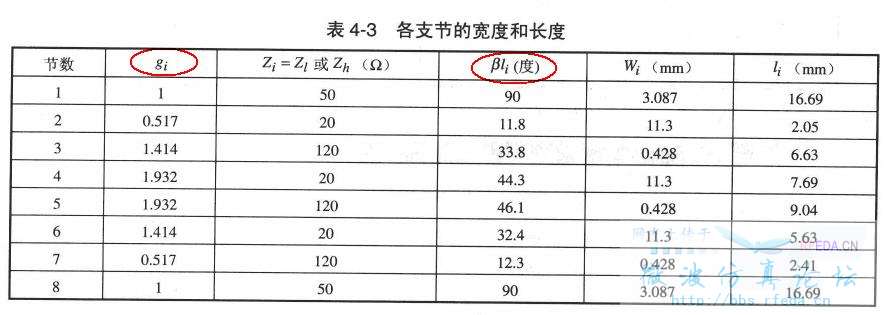

看到一本教程上有如下的对应关系N=6(特征阻抗为50Ω,最高实际线阻抗为120Ω,最低实际线阻抗为20Ω)



不知道Bli(度)是怎么得出来的呢?表示什么意义?gi是不是表示各节的阻抗值?gi与Bli有关系吗?

bli电长度和gi无关和li有关
gi就是各节容抗或感抗值

教程里的做法是先确定低通原型的元器件值。然后各节的容抗或感抗值可以用低阻抗和高阻抗线段代替串联电感和并联电容。但是在ADS中lineCalc工具必须先确定阻抗Z和Bli才能计算Wi和li。这里角度Bli应该怎么确定下来呢?

哈,不好意思 额记错了
bli和gi有关
对于电感  bli=giR0/Zh
对于电容 bli=giZl/R0
Zh  Zl分别是高低阻抗值 R0是特性阻抗

非常感谢,明白了
