ADS 导入 cad 的DXF格式
05-08
大家好!有问题请教!
想用ADS仿真下天线

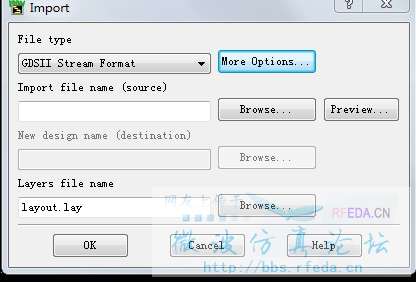

1、天线使用DXF格式,怎么导入 ADS的layout里,我在导入到时候 lay file s name 怎么填? 总弄不好 很郁闷啊
2、有次不知道是怎么弄好了,但是导入后 天线的尺寸产生变化, DXF单位是mm, 但是导进ADS后 却变为mil,关键是大小变了
3、运行完ADS后,怎么看天线的在momentum里怎么看天线阻抗的实部和虚部(除了看smith方法),就像HFSS里一样怎么能生成阻抗随频率变化的图?
想用ADS仿真下天线
1、天线使用DXF格式,怎么导入 ADS的layout里,我在导入到时候 lay file s name 怎么填? 总弄不好 很郁闷啊
2、有次不知道是怎么弄好了,但是导入后 天线的尺寸产生变化, DXF单位是mm, 但是导进ADS后 却变为mil,关键是大小变了
3、运行完ADS后,怎么看天线的在momentum里怎么看天线阻抗的实部和虚部(除了看smith方法),就像HFSS里一样怎么能生成阻抗随频率变化的图?
实部虚部不用smith看用什么看?
导dxf,layout随便到example里面找个momentum的例子,拷到自己的工程下,浏览选中就可以了。
找找我之前发的,导dxf的帖子,单位问题我当时特地说明了。
很好很强大!学习一下!
遇到同样的问题了,求高手指导
