用史密斯圆图显示S参数的曲线时,曲线上显示的阻抗值是什么意思呢?
05-08
大家帮忙看看,多谢啦!
第一幅图是直接用的smith工具计算出来的阻抗值Z0*(1+j0.559),频率是1GHz

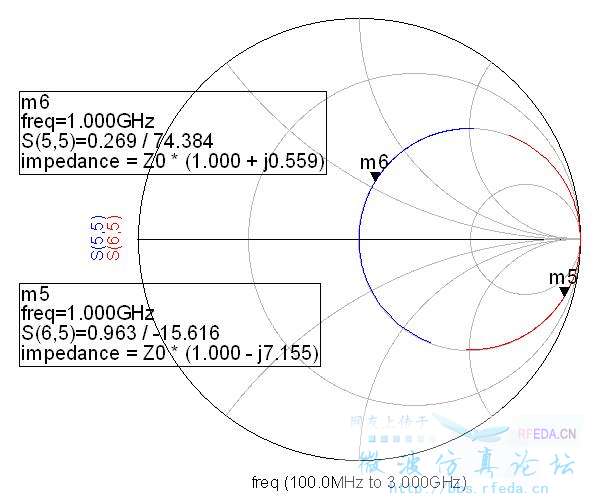

第二幅图是用的史密斯圆图显示的仿真出来的S65参数,我在上面加注了一个点,是在频率为1GHz的时候,显示阻抗为Z0*(1-j7.155)
而S55参数上面加注了一个点,也是1GHz的频率下,显示阻抗为Z0*(1+j0.559),跟smith工具计算结果一致
那么S65曲线上面显示的阻抗值是表示什么呢?
还有,我做出来的很多用来仿真的LC网络,S21=S12,就是说是互易网络了,
(S11=S22需要是对称网络,这个好理解,左右对称嘛,所以左进跟右进的反射效果一样;)
但是我看LC网络左右并不对称的时候S12=S21,为什么左进右出跟右进左出的效果是一样的呢?难以理解。
第一幅图是直接用的smith工具计算出来的阻抗值Z0*(1+j0.559),频率是1GHz
第二幅图是用的史密斯圆图显示的仿真出来的S65参数,我在上面加注了一个点,是在频率为1GHz的时候,显示阻抗为Z0*(1-j7.155)
而S55参数上面加注了一个点,也是1GHz的频率下,显示阻抗为Z0*(1+j0.559),跟smith工具计算结果一致
那么S65曲线上面显示的阻抗值是表示什么呢?
还有,我做出来的很多用来仿真的LC网络,S21=S12,就是说是互易网络了,
(S11=S22需要是对称网络,这个好理解,左右对称嘛,所以左进跟右进的反射效果一样;)
但是我看LC网络左右并不对称的时候S12=S21,为什么左进右出跟右进左出的效果是一样的呢?难以理解。
smith工具做匹配时,一般是由负载向源做,至于谁是负载谁是源都无所谓,关键是匹配时方向要一致就可以;S55参数对应的阻抗即该端口的输入阻抗,利用smith工具做匹配时当做负载阻抗。
S55在图上标出来的阻抗倒还好理解
但是S65也有一个阻抗值,这个阻抗值是什么意思呢?
LC元件组成的网络是互易网络,指的是S12=S21,S11=S22,还有Z、Y参数也一样,跟网络是否对称没关系,更详细的内容可以参考网络分析的相关内容。
S12=S21的条件是网络互易
S11=S22的条件是网络对称
怎么会跟网络是否对称没关系呢?
我主要想知道S65上面的MARK点的阻抗值是表示什么意思啊
S55上面的MARK点对应的阻抗值是该频率下的输入阻抗,S65也对应了一个阻抗值,不知道是表示什么
请教高手 学习一下!
