关于RF的PCB Layout问题

向各位大侠求助...

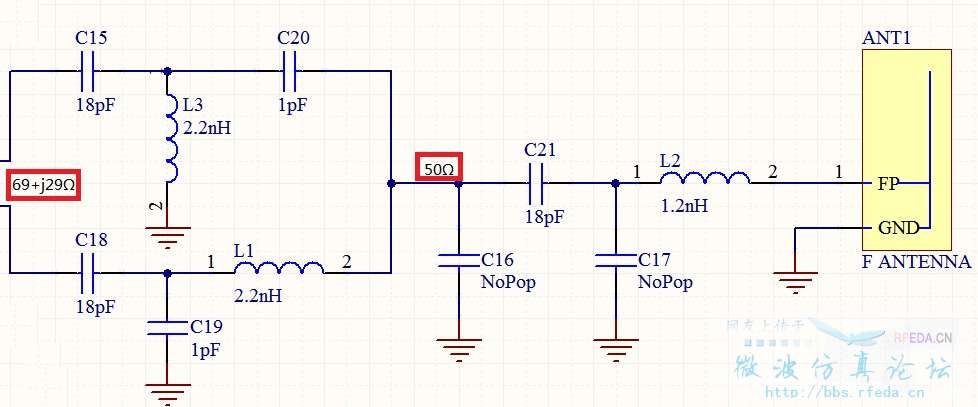

上面图中，有个现成的巴伦...我看人家的PCB板上就用10mil的线随便连，好像没什么规律，然后差分转成单端时才特意得走50Ω的阻抗线，因此觉得很疑惑——
（1）Datasheet中提到：Differential impedance as seen from the RF port (RF_P and RF_N) towards the antenna的值为69 + j29，这种用复数表示的情况我比较没概念...和那种50Ω，200Ω等等表示形式有什么区别么?
（2）巴伦的走线是不是只要“连通”，线走得粗些就可以了，还是有严格要求全部要走50Ω或其他值的阻抗线呢?

我认为巴伦的走线不需要刻意50欧姆，因为50欧姆微带线指的是导线和地平面之间，是不平衡的，而巴伦本身是平衡到不平衡变换，所以差分信号是平衡信号，信号是在一对差分信号线之间形成回路，所以50欧姆微带线的概念不适用。
至于粗线还是细线好，这个不一定。在频率高的时候粗线相当于对地有一个电容，细线相当于串联一个电感，所以会对巴伦里面的集总电容电感有影响，实际的值和理论上算出来的会有偏差，要修正。所以我认为集总参数的巴伦里面的连线越短越好。

谢谢！
那么既然是差分线，我用SI9000算一下的话...

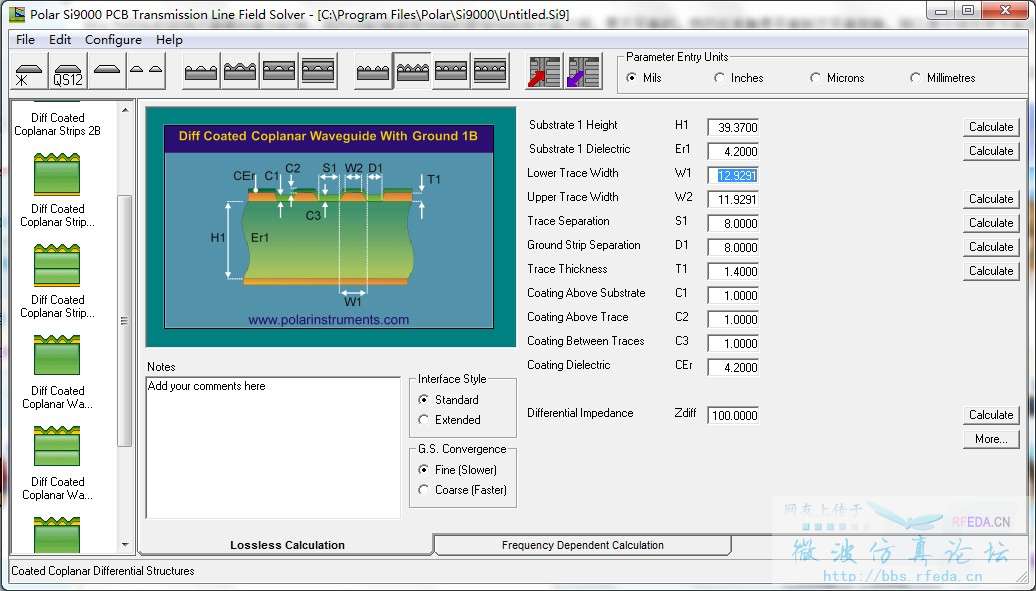

这里我假设是100Ω的差分阻抗，然后左右两侧以及FR-4的另一面都是地...这样走线可以变细（为了省钱走的是2层板）
还是有点比较郁闷69 + j29的阻抗，我参数该怎么填呢?

69+j29 是你要匹配的阻抗, 巴伦是完成这个阻抗匹配的. 既50欧姆不平衡传输线到69+j29差分信号线的匹配. 那些电容电感主要起这个作用, 而板子上的走线主要起连接作用, 当然线的粗细长短可能对这些电感电容的值有影响.

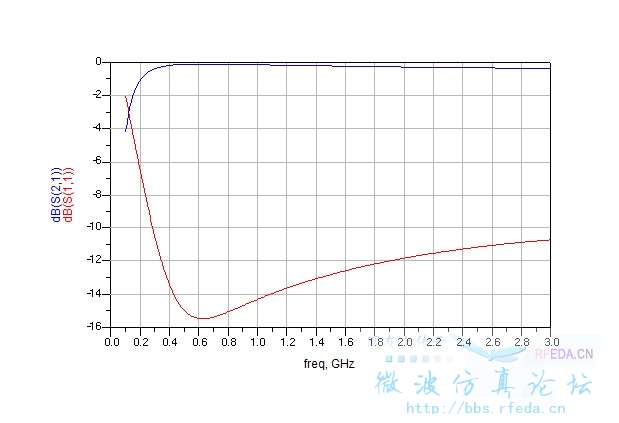

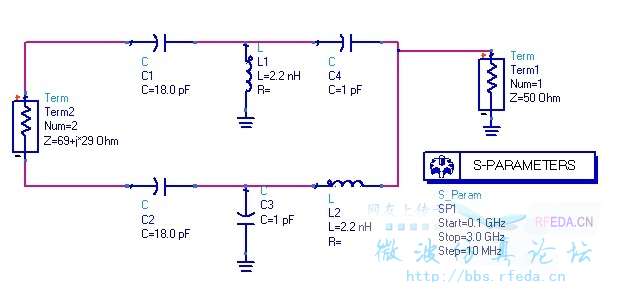

从仿真来看,匹配的还行.如果你还要更精确仿真,就用电感电容的实际模型,用微带线进行连接.

向前辈致敬最近刚开始接触，看来要学的东西还真不少...
最后还有处没搞懂的地方...

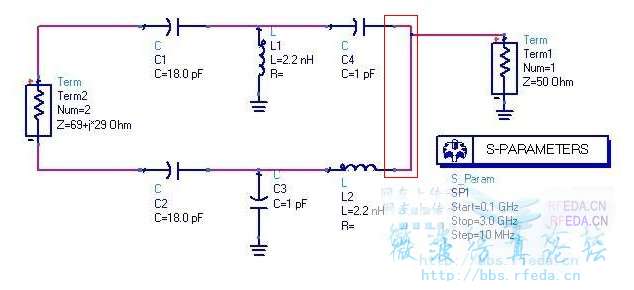

图中红框那条算是“分界线”吧...是否需要50Ω处理呢?

你的原理图不就是这样的吗?term1不就是50欧姆吗，如果S11回损比较好，不就是匹配到50欧姆来吗。方框里的线只是连接而已。
