低通滤波器问题请教

05-08

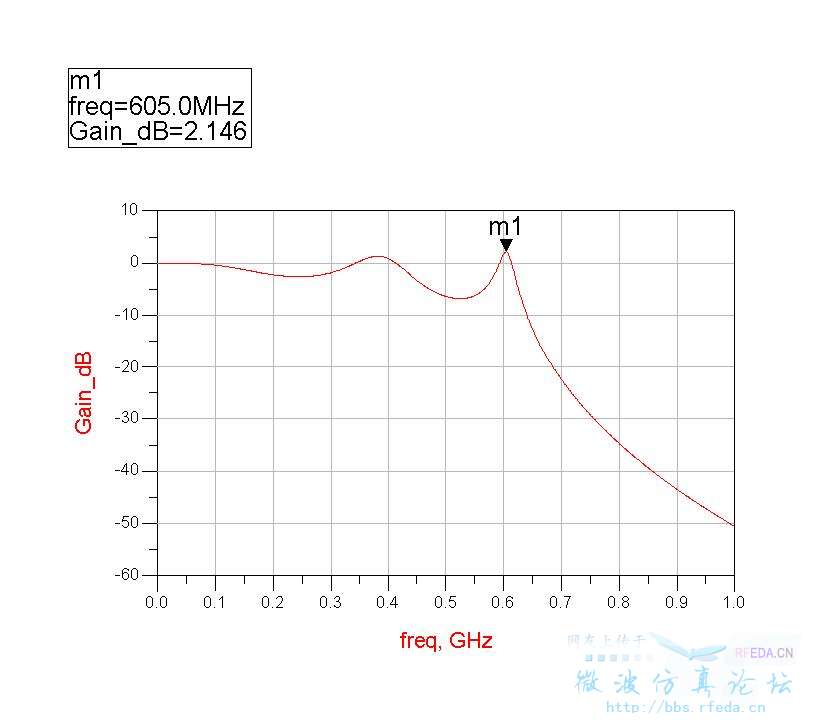

如下图,一个低通滤波器,用ADS仿真增益。为什么在600MHz处增益可以大于1,难道输出电压可以大于输入电压?那么滤波器在某些频点变成放大器了?



  • 我觉得是数值计算精度问题而引起的的误差
    你可以参考吉布斯效应 Gibbs effect

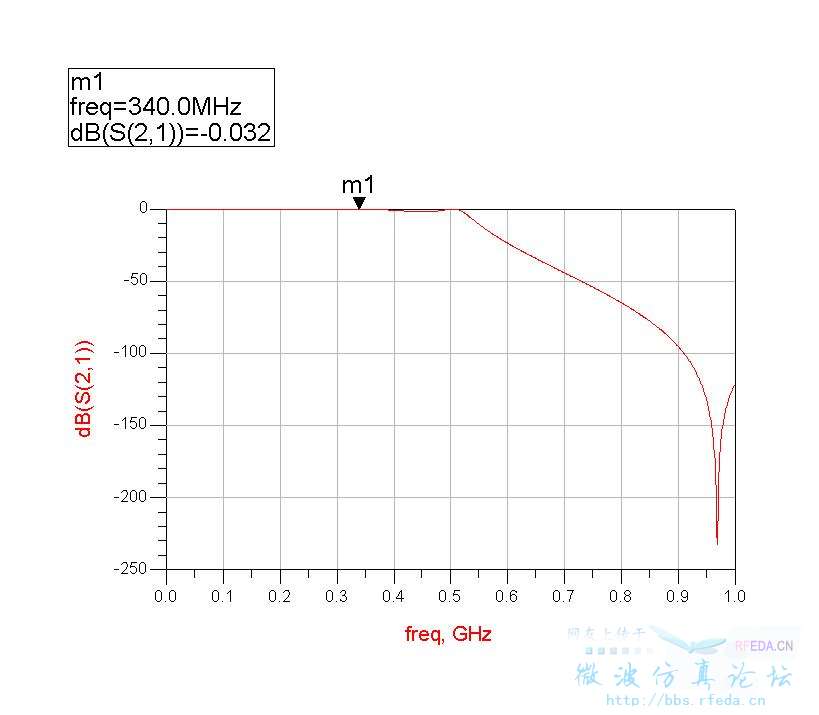

    多谢楼上的,你是说仿真的不准?那么我仿真的S21对吗?我是新手,多谢!


    那如何才能准确?

    这个S21应该没问题
    但是对于滤波器还不行

    咋不行?                  ?

    凹下来很大一块啊
    你的带内插损指标是多少?

    这个是实际使用的



  • 看最凹点,符合指标的话就行了

    好的,那增益仿真不准,对吧?

    恩 滤波器不会有增益的
    不用看,看S21和S11就是了

    输出电压是可以大于输入电压的,但是功率不可能,小编的是自己用公式计算的S(2,1),其实这么计算出来的S(2,1)是不对的

    11楼是对的。
    输出电压是可以大于输入电压的,但是功率不可能。因为这里指的是平均功率
    其实对于瞬时功率,输出也是可以大于输入的。

    比如我在600Mhz,输入一个1Vp-p的交流信号,在负载上的电压难道可以高于1V?

    LZ请看椭圆和契比雪夫滤波器原理。其他的不多说了

    十几年前学过的,现在忘了,楼上给简单解释就行。

    应该是有些误差的吧!
