请教差分平面螺旋电感仿真时的端口设置
05-08

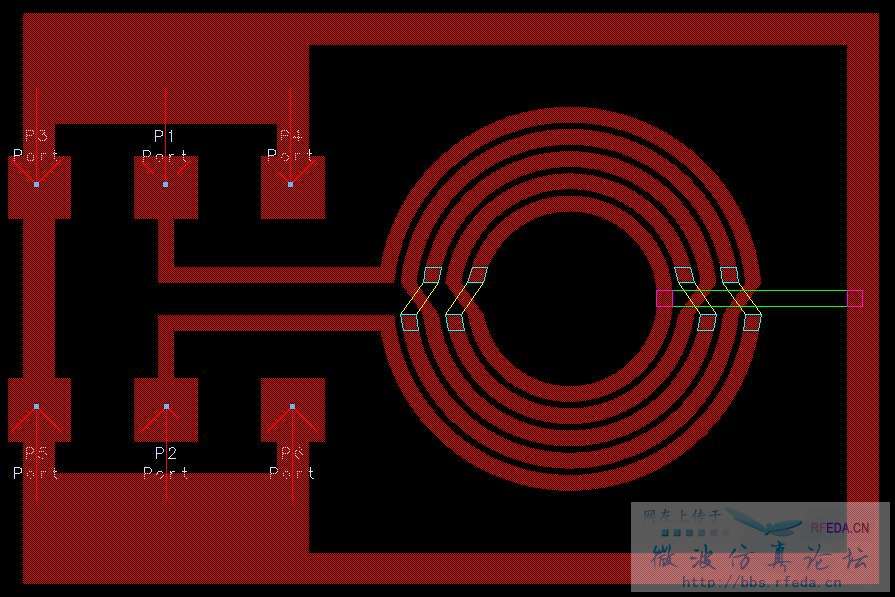

在ADS中仿真如下图所示差分电感,P3、P1、P4为一组GSG结构; P5、P2、P6为另一组GSG结构。P3、P4、P5、P6的port都设置为Ground Reference,但是associate port的类型只能设置为internal 或者single mode,而我想把P1和P2设置成差分信号(相位差180°),强行设置成Differntial mode就会报错,请问各位大虾这种情况该怎么办?大谢
定义Differential port时,manual里面是这么说的:
"There is no ground plane in the circuit or the ground plane is relatively far away "
