关于ADS仿真微带单枝节短截线匹配电路的仿真问题
05-08
最近在学习ads软件,存在几点疑惑,还请大家指点:
原理图如下:

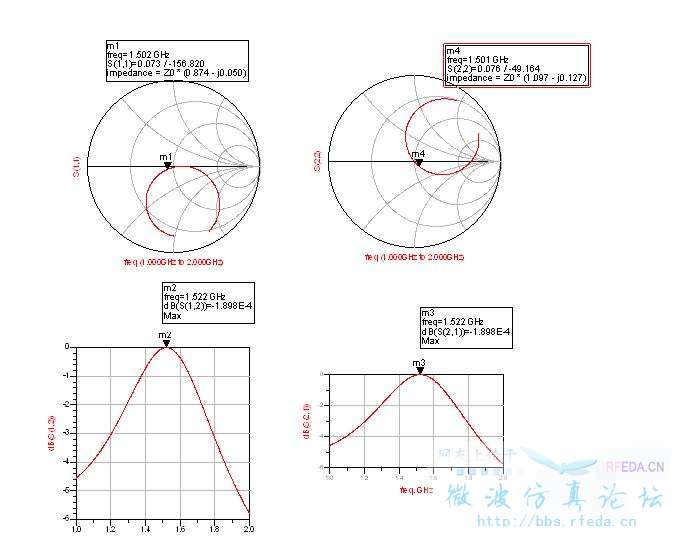

数据图如下
我想问的是
1、S11,S12,S21,S22 中的端口1,2指的是那几个端口啊?
2 、结果中S11中的阻抗是指的是哪个端口的等效阻抗;其中的特性阻抗Z0是微带的特性阻抗还是归一化阻抗50ohm?
3. 从这几幅图中,都能分析出什么信息?
我谈谈我看到的信息
图1:当f=1.502ghz时,S11幅度0.073,相位为-156.82。说明中心频率(附近)回波损耗少,匹配较好。阻抗中虚部很小(没有储能元件,能量能最大传输吧),实部接近Z0,说明ADS已经设计出匹配效果较好的微带线路。
(回来再写)
原理图如下:
数据图如下
我想问的是
1、S11,S12,S21,S22 中的端口1,2指的是那几个端口啊?
2 、结果中S11中的阻抗是指的是哪个端口的等效阻抗;其中的特性阻抗Z0是微带的特性阻抗还是归一化阻抗50ohm?
3. 从这几幅图中,都能分析出什么信息?
我谈谈我看到的信息
图1:当f=1.502ghz时,S11幅度0.073,相位为-156.82。说明中心频率(附近)回波损耗少,匹配较好。阻抗中虚部很小(没有储能元件,能量能最大传输吧),实部接近Z0,说明ADS已经设计出匹配效果较好的微带线路。
(回来再写)
师兄看的是《ADS2008射频电路设计与仿真实例》 电子工业出版 的否?
对呀。咋没人回答呀
上面匹配完成后,S11阻抗为什么不是55-40j(共轭匹配),谁来解释一下呀
