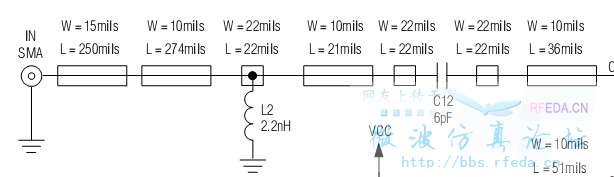

微带线，微带天线，在pcb板上该如何实现？

實現的方法有二：
１。雕刻機
２。洗板
等有了實體板子，可利用銅箔貼片去微調，來達到你要的特性。（一般都這樣）

谢谢楼上的

请问，能说的再具体点么。

通常模擬與實測後的天線特性會有所誤差，怎說呢?
實現我們所設計的天線若用雕刻機去雕刻銅箔PCB板天線，有時候我們雕刻機下刀深度深淺不一樣，相對地刻出來的微帶線寬度就會有所不同，所以通常都會用個10X放大鏡去看雕刻的寬度是否有達到自己的要求；另外採用洗板來實現天線，若是委外洗板廠商來洗，通常誤差都很小幾乎是沒有。但若是自己洗板就要注意時間還有蝕刻藥水比例，屬於比較偏製程方面以及板材本身的特性就要多注意，這都需要經驗去累積的，在ＲＦ裡沒有任何元件可以一次完成的.....
有了實體天線後，將天線接上NA(網路分析儀)去看特性，接著利用銅箔貼片在天線結構上的微帶線去ｔｕｎｅ，若試出有你要的特性，再把銅箔貼片的位置記錄下來，重新設計一塊新的天線再來測試。以前在學校都看同學這樣搞的....
希望有幫助到你！

楼上说的很对，板材特性对天线参数有影响，第一次设计加工时候一般都留有余量，切割的方法调试天线，有些割过的地方可以用铜箔或者铝箔来贴，根据贴后的尺寸再重新加工，一般天线都要2次做板才能定型

初期设计做好了后，用hfss做电磁场仿真
hfss计算没问题了，直接加工就好
算pcb之类的天线基本可以一次ok
