关于ADS二极管模型问题
05-08
最近用二极管仿真一个检波器,选用的二极管是Aeroflex公司的MSS20,141-B10D这种型号的二极管,但是datasheet中的二极管参数提供不全,没法带入ADS进行仿真,导致结果完全不对,Aeroflex公司网站上也没有二极管模型。以前做过一个,不过用的是安捷伦公司的HSCH-5330,有详细的元件参数可以带入ADS仿真,仿真结果和加工出来的实物测试相差不大。但是这次由于订购的是Aeroflex公司的MSS20,141-B10D这种型号的二极管,有没有哪位高手做过呢,模型参数应该如何设置,请教一下,谢谢。

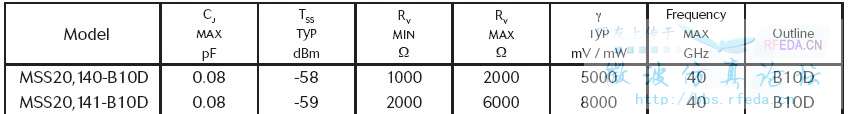

上图是MSS20,141-B10D的datasheet提供的参数,和ADS的模型根本对不上,该如何处理呢?

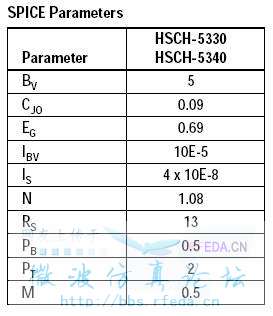

下图是HSCH-5330的模型和其在ADS中的建模

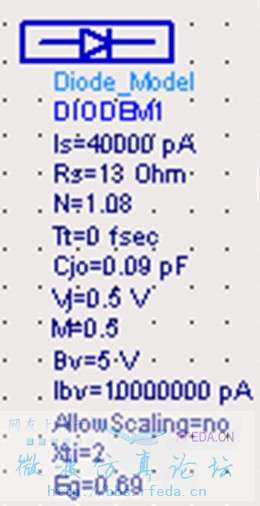

下面是HSCH-5330在ADS的模型,如果换成MSS20,141-B10D,好像其datasheet上完全没有相关参数,该如何处理?
好像相同的只有一个Cj0,其他参数都没有,不知道Rv和ADS中的Rs是不是一样的?
难道这个就没法用ADS仿真?
应该可以吧,我们老师说可以,但没告诉我怎么做
我也有相关问题,如何在ADS里得到1N4007的模型呀?
同求 大虾指导下
