仿真出错,哪位高手指点一下
05-08
error detected by hpeesofsim during netlist flattening.
While evaluating expression 'X4.R2.R3.R3.TempK':
expression has not been defined.
Error detected by hpeesofsim during netlist flattening.
Unresolved references:
X4.ATemp
While evaluating expression 'X4.R2.R3.R3.TempK':
expression has not been defined.
Error detected by hpeesofsim during netlist flattening.
Unresolved references:
X4.ATemp
截个图看看
小弟是菜鸟,谢谢

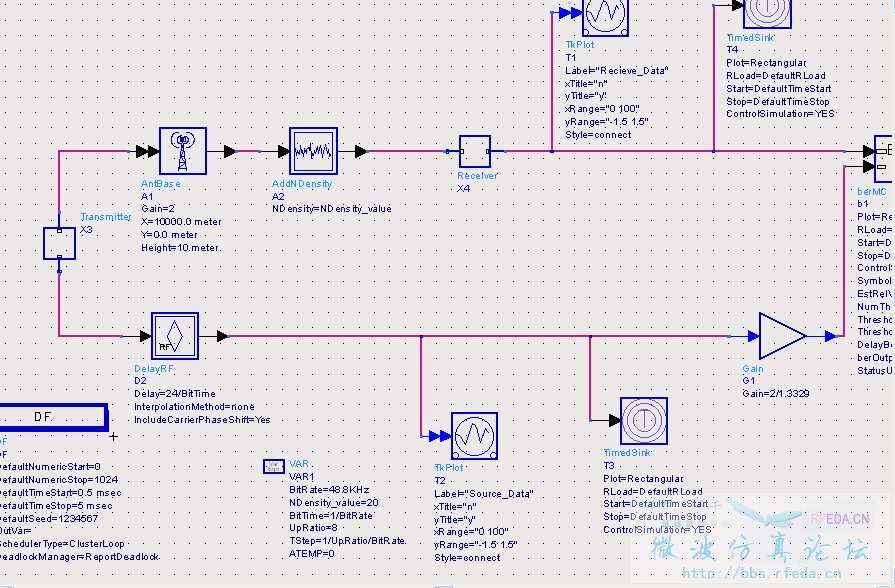

这是系统图

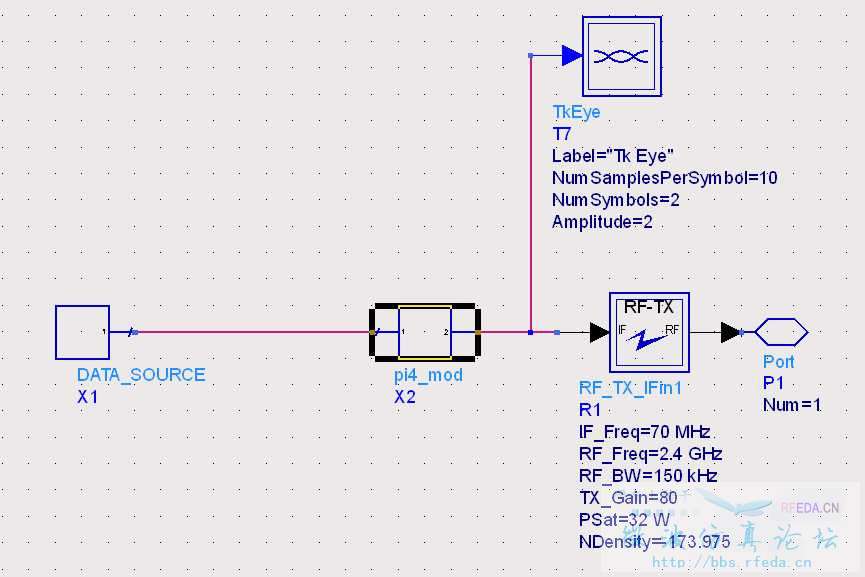

Pi4_mod模块
不好意思啊,也没看出来的啊,实在是很抱歉啊。
没关系,谢谢
X4.ATemp 实际上是指向 X4.R2.R3.R3.TempK', 意思是你的原理图中有一个器件的名称为X4,而X4中定义了一个参数名字叫做ATemp。而这个ATemp其实是X4子电路(X4.R2.R3.R3)中一个叫做TempK的参数的映射。当仿真开始时,仿真器试图去找R3模型中的TempK却找不到,由此出现这个解析错误。
这种错误的原因可能是在对一些自定义模型进行混合仿真时,由于模型文件的缺失或者变更造成的问题。
楼上的说的有道理,就是receiver里面R2那个模块有问题了,仔细检查下,有可能是某个变量忘了定义了
