S2P在ADS的电磁场仿真？

图中的地该怎么处理，怎么打孔到地?
求助

看来一些基本概念需要补习，S2P只是个双端口S参数矩阵，怎么会有版图?如果有版图，当然可以用电磁场仿真。ADS中现在应该可以有两类的场仿真引擎，一个是Momentum还有一个是3D，好像叫作EMDS。基于版图的场仿真，地可能有多种不同的处理方法：一个是当作理想地；一个是当作真实地。前者在衬底定义时可以考虑直接将地层定义为大地；或者在衬底定义中将之定义为金属层，再通过via（同样需要在衬底定义中指定）接到理想地，通常建议在实际接电源的地方打Via

谢谢哈

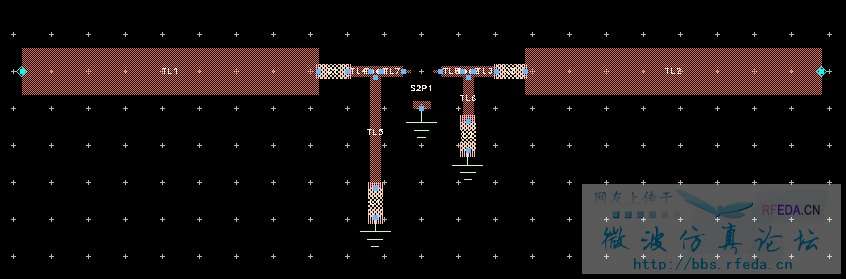

但上图是S2P生成的版图，只是在仿真momentum时出现如下错误呀该怎么改?

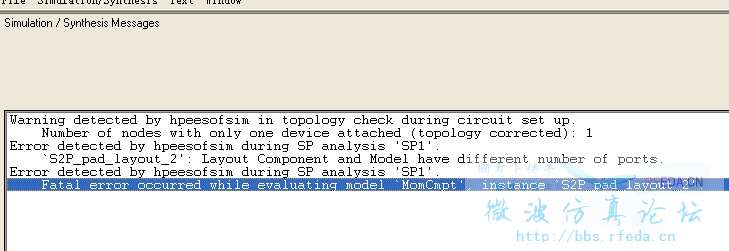

过孔设置不了?如图

S2P没有版图，能不能用其他方法使得S2P模型能够进行电磁场仿真， 请教
这是个值得探索的问题  希望大侠给点意见

你老板牛逼！
S2P没法再momentum里面仿真的，不理解看看sch、layout协同仿真的介绍吧！
或者，看看我之前的回帖，相信你会说服你老板的。

你可以试试：
把已有的版图部分设置好连接到S2P器件的端口 -> 生成Layout Component -> 把Layout Component 放置到新的原理图a中 -> 把S2P器件放到原理图a中，并与刚才的放置的Layout Component 连接好 -> 在原理图a设置你想要的仿真器 -> 仿真
如果可以，请告诉我，谢谢

这种方法试了，出现了错误如上3楼的提示，仿真进行中断

我也遇到同样问题

我也做过类似7楼的操作，不过我的Layout端口较多，所以最后软件提示内存不够用了，不知道有什么方法可以解决这个问题?
