放大器制作负载牵引设计LOAD_PULL问题

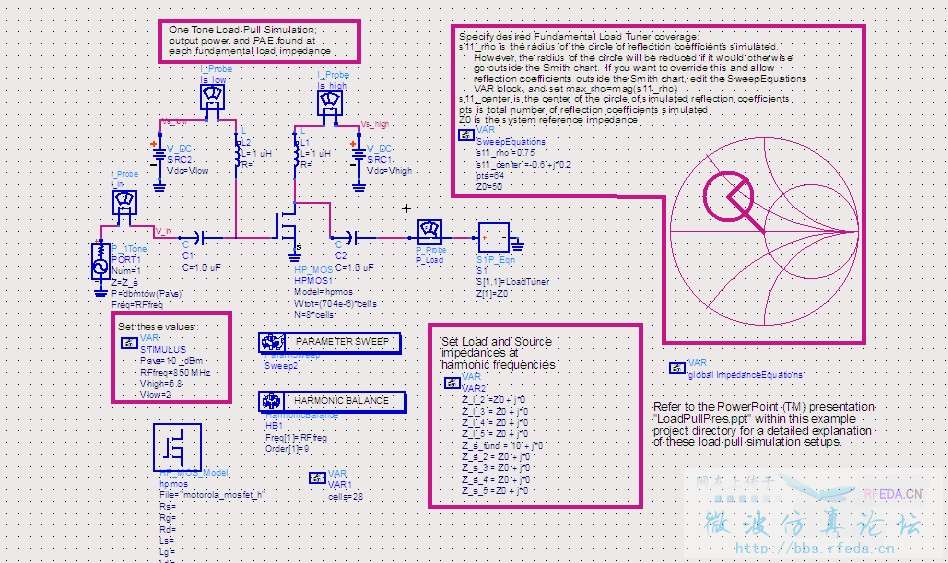

  求助各位大大们，小弟现在在做放大器用的是MRF9045S现在做到LOAD_PULL，有问题请教。在执行菜单文件DesignGuide --Amplifier体跳出下图

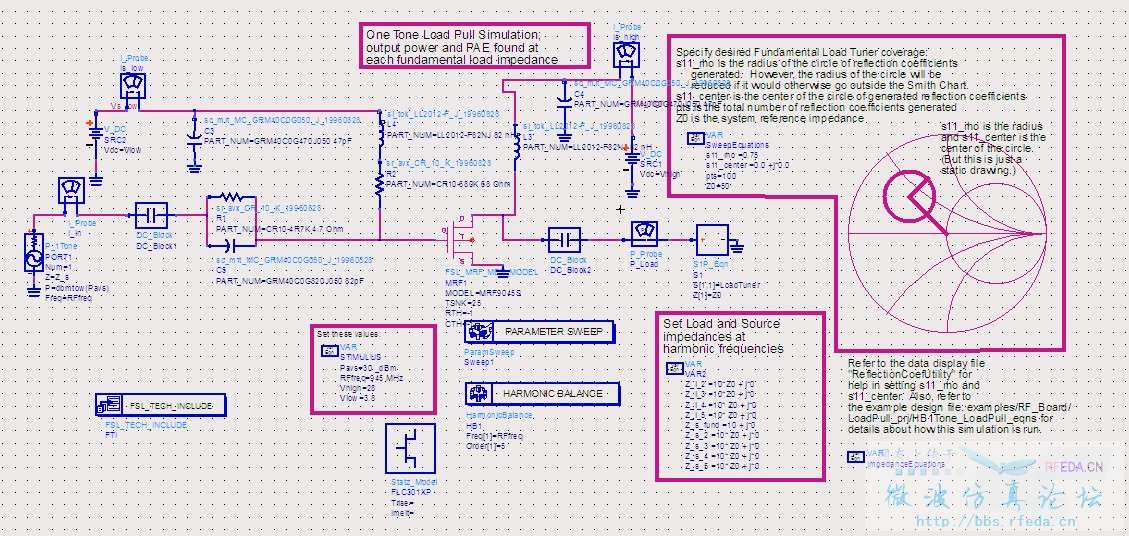

  之后替换元件如图

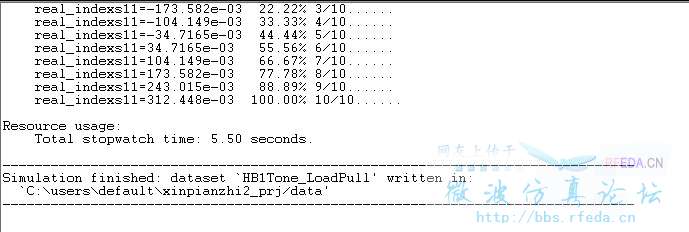

在仿真，

，为何眉宇   。DDS 的图像出现啊
，弄了3天还没出来。求救啊
，在这样下去非的被指导老师拆了不可，问他他说他也不会。你不会你也别给我这种题目啊

不是仿真正常结束了么?到底是什么问题?

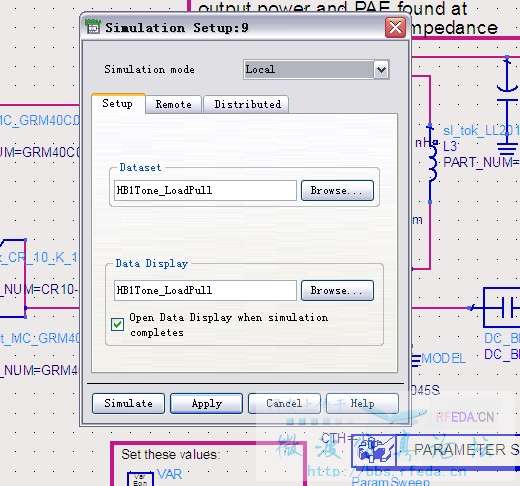

点simulate>simulate setup  勾选Open data display when simulation completes,再仿真结束后就有显示了。

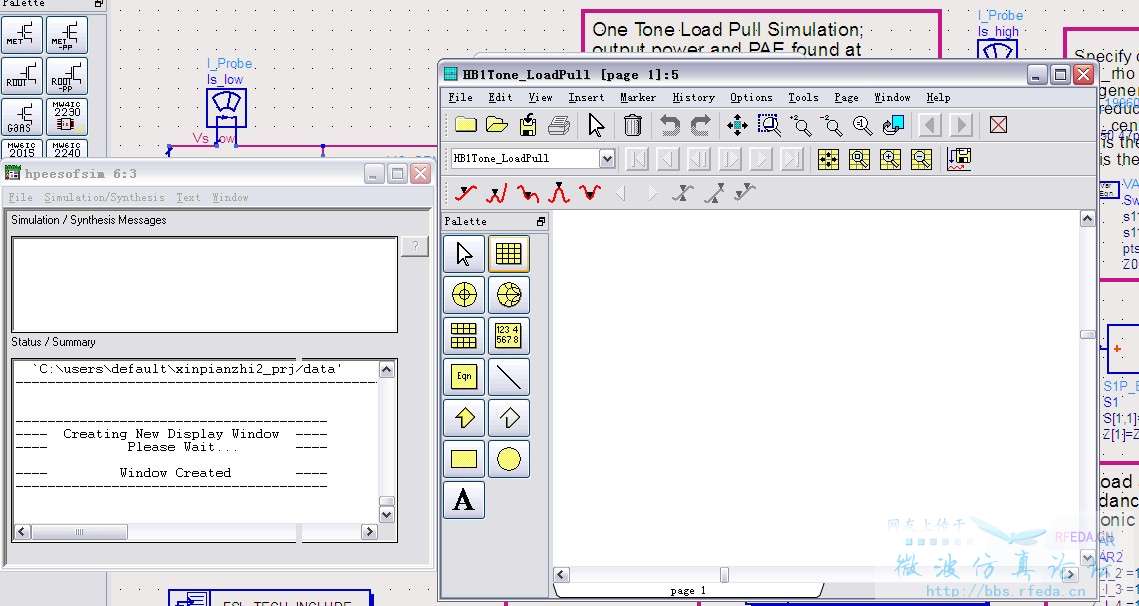

非常感谢但是按照你的方法又出问题了问题如图。

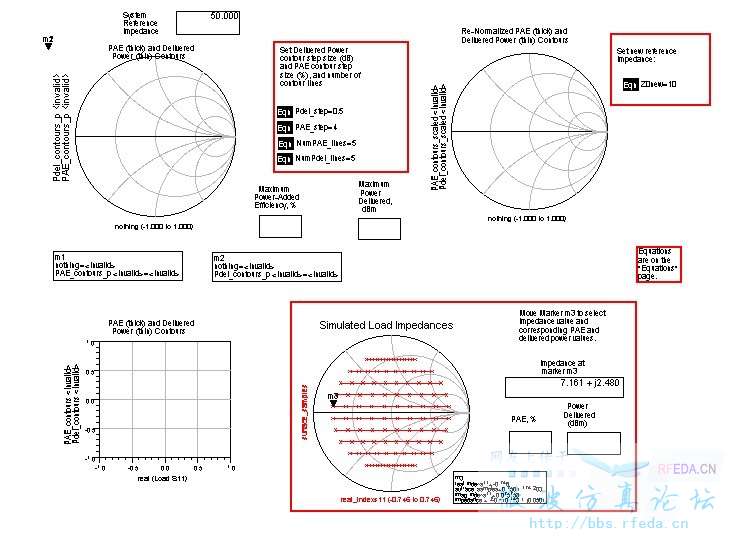

.DDS的图里面杂事可能空白一片啊

我也是这个问题啊。纠结的很  不知道怎么弄，高手求救

在主窗口打开你的图形窗口就可以看到。

···一片空白你要加入图框啊··不加入图框怎么给你表示啊··点击左边矩形框就可以显示图了
你做的是功放吧，注意你的PAE的值··一般功放比较关注这个，调整阻抗值使你的PAE比较高应该就行，不过还得看你的放大器是哪种类型的··看下漏极输出电流电压波形啊

我就是设计功放的，谁有更加详细点的资料没，有的话给我发一份啊！感谢万分！
邮箱：fpga88@163.com

我改变元件后。仿真出来这个样子，这样没有图形出来啊，高手求救！

到底什么意思

最近也在研究这个，出现好几次这样的问题。
我的解决方法是只在模板上更换器件，也说不出个所以来，研究了好几天，问师兄们也无解，他们都是直接用模板该片或者器件的。
话说我仿出来好几个圆心和半径的数值，仿真结果都出现了圆儿，不知道哪位高人帮忙指导下如何确定哪一组数值最佳额，数值改变之后后面的匹配也就随之变化了额······

你把模板上标有V_in之类的导线删掉了，然后自己重新连导线了。这样就会没有仿真结果的

小编，我也刚好做到这个仿真，但是我9045的管子模型在飞思卡尔的网站上没有找到，你能发一个给我么384160849@qq.com谢谢

PAE  为什么会是这样啊

你删除了原有电路的好几个电压节点标号，另外电流表的名字也不要改动。
