救助:请教高手ADS差动阻抗是怎么匹配的?
05-08
小弟最近设计一个阻抗匹配电路:
源阻抗为60+j*164
负载阻抗为239+j*29
源输出差动RF信号2.4GHz,通过差动传输线到负载
我只会单端的阻抗匹配,请问差动的怎么进行匹配?

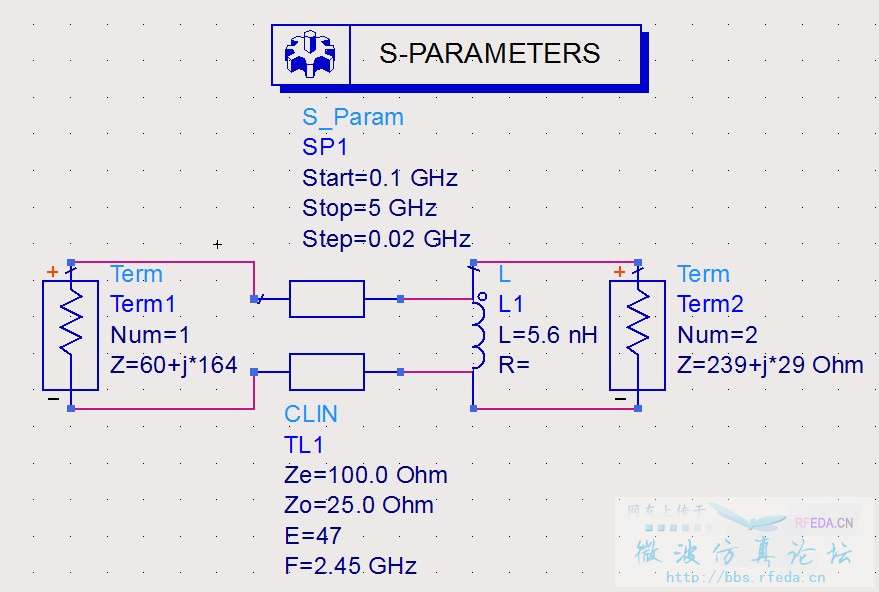

我胡乱匹配了一下

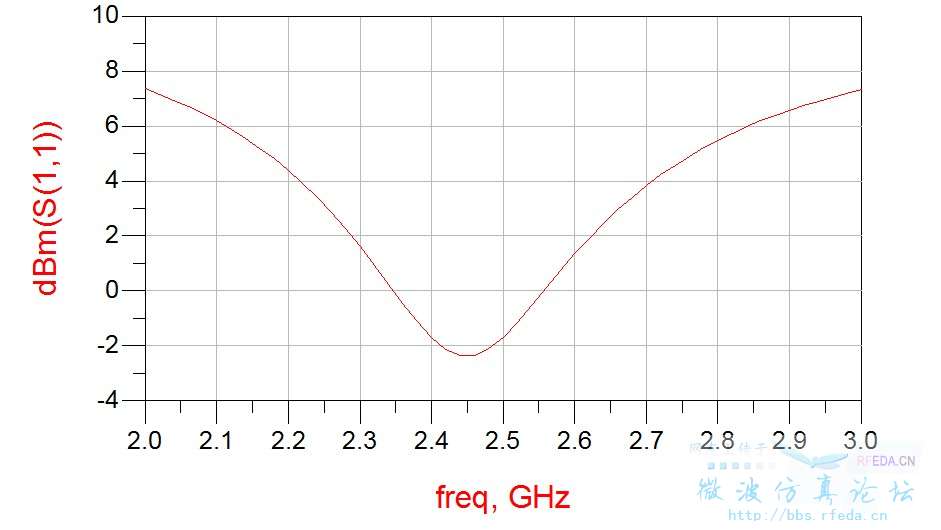

结果如下:
如你所见,信号全部发射
请问前辈,这个电路怎么匹配,谢谢
源阻抗为60+j*164
负载阻抗为239+j*29
源输出差动RF信号2.4GHz,通过差动传输线到负载
我只会单端的阻抗匹配,请问差动的怎么进行匹配?
我胡乱匹配了一下
结果如下:
如你所见,信号全部发射
请问前辈,这个电路怎么匹配,谢谢
还请大侠们不吝赐教
我也想知道。
不太清楚,建议将电路等效为两个端口的电路再仿真。
把其中一个看做负载就可以了!共轭匹配啊!
用SMITH CHART进行匹配撒 很简单的
