求教:电路仿真和EM仿真的结果为什么差很多?
05-08
今天做了一个滤波器的仿真,在schematic 里的仿真结果非常好,但是把它生成layout形式再用momentum进行仿真,结果就非常不理想,而且和在schmatic窗口下仿真的结果很不一样。非常迷惑。请大家帮忙。

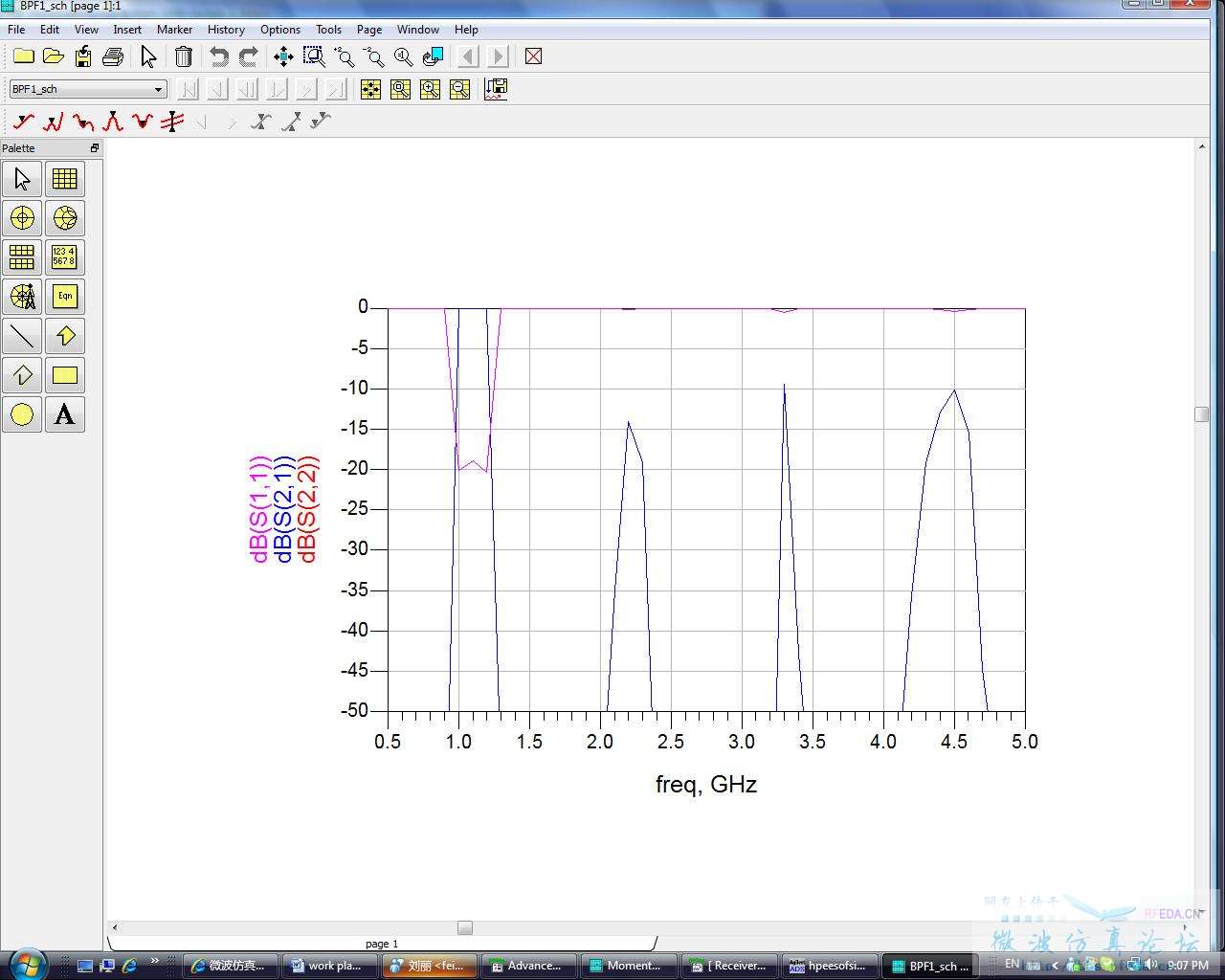

schematic window下的仿真结果
layout window下的仿真结果
schematic window下的仿真结果
layout window下的仿真结果
因为前者太理想化忽略了很多边界条件
能具体讲讲需要注意那些边界条件呢?在schematic window下我关注了substrate的Er和厚度,其他的值我看它有缺省值,就没有设置。
比如说在MOMENTUM里会有边缘耦合电容,在电路图里是没有的。还有很多,我知道的也浅,说不上来
好的,谢谢楼上的
