关于创建layout component

layout component的好处是把一个元件通过layout来表示，这样在优化后可以直接生成PCB板送去加工。

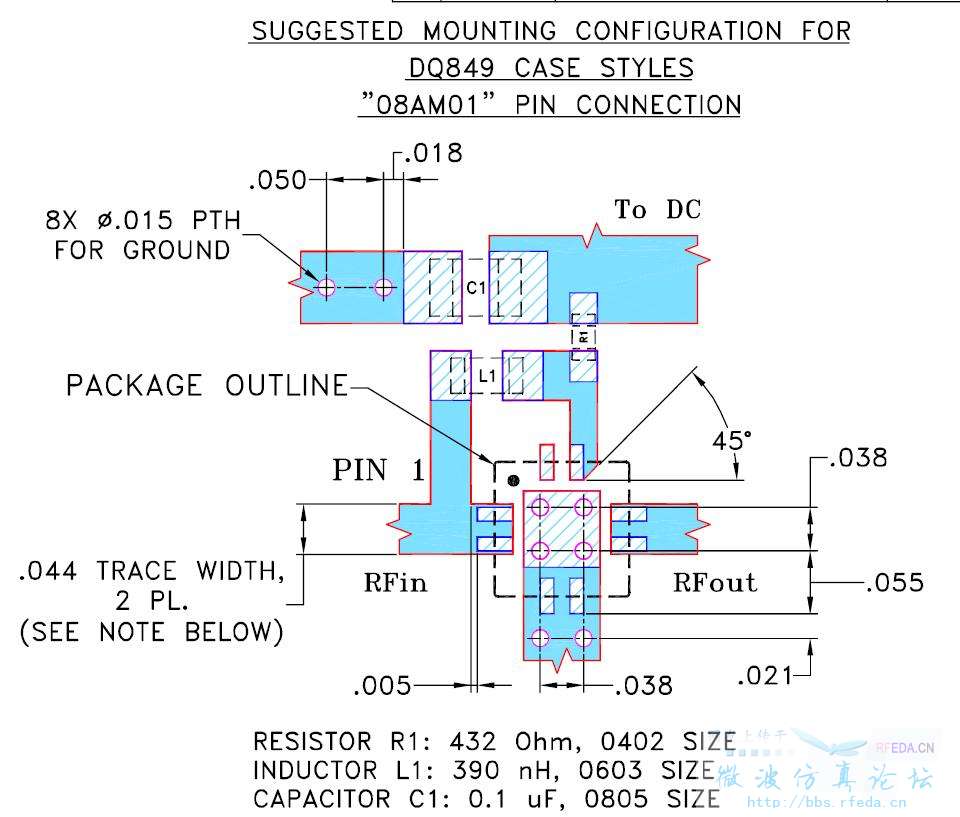

我选择了mini-circuit公司的一个低噪声放大器PMA5453+。从它的datasheet里能找到它的layout尺寸：

依照该layout说明在ADS的layout窗口下画出该LNA的layout图：

然后，
1.设置器件端口：1）在所有需要添加电阻电容电感，直流电源和射频输入输出口都添加上端口
                2）通过momentum->ports->editor将除了射频输入输出端口外的所有端口设置成内部端口
2.设置基板参数：momentum->substrate->create/modify来设置
3.设置网格：momentum->substrate->setup
4.进行EM仿真：momentum->simulation->s-parameters先进行频率等设置，然后进行EM仿真
5.创建layout component：momentum->component->create/update来创建该元件的layout形式
创建完毕后，打开一个shematic window，在display component library list下的projects里就能找到刚创建的layout component。它的description就是Layout componet

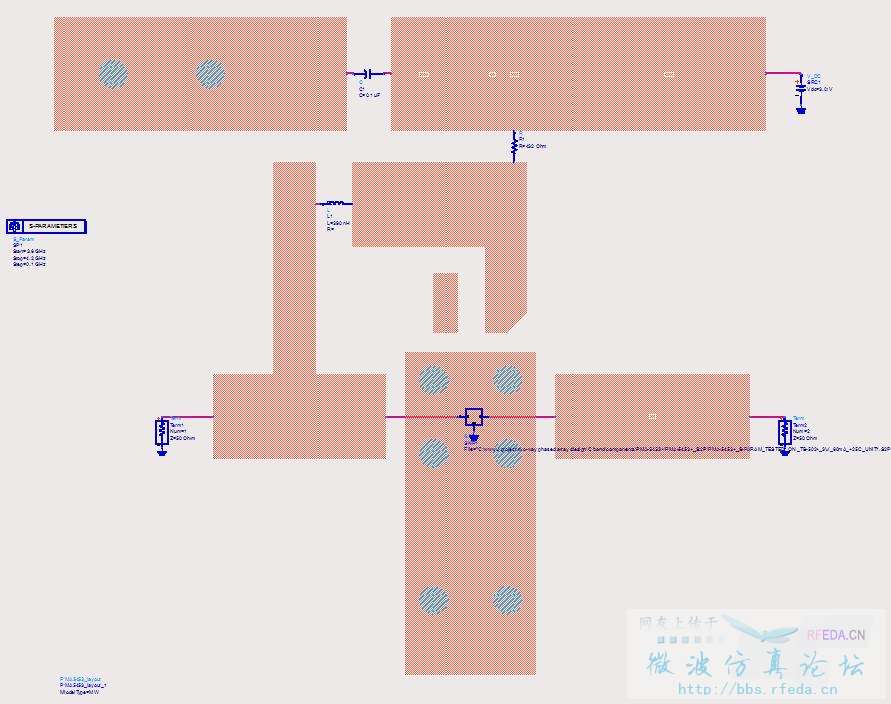

将该layout元件拖到schematic窗口里，加上直流电源，电阻电容电感，射频输入输出s端口，LNA的S2P文件，就可以在schematic窗口下进行仿真了：

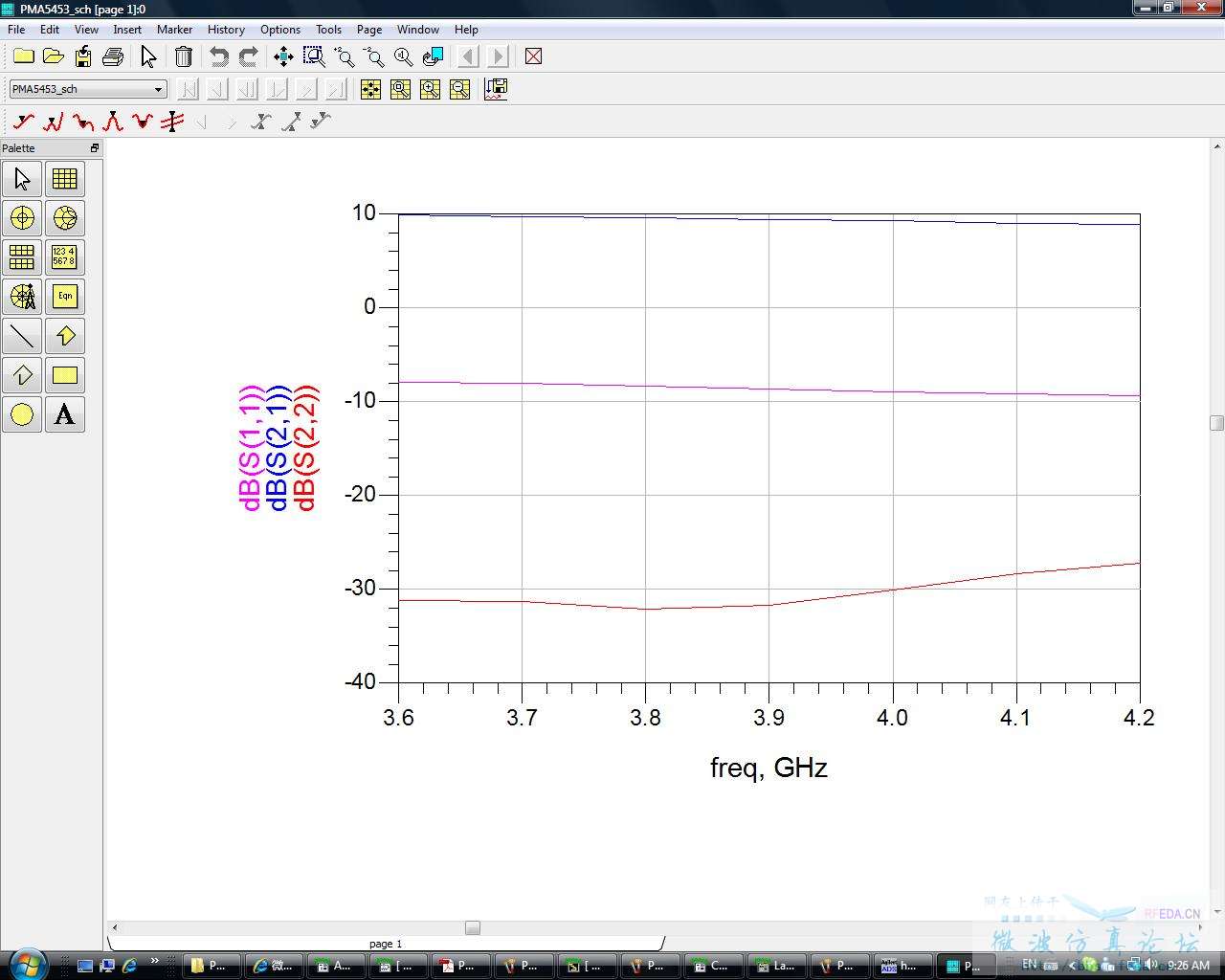

仿真结果如下：

由于这款LNA的s11比较差，在-6dB左右，当加上外围微带线输入端口后，其s11也只能达到-10dB左右。
