求助:共面波导CPW计算问题。急!在线等
05-08
现有一共面波导衰减器,阻抗50,微带宽2mm,间隔0.8mm,E=9.6陶瓷片,厚度0.3mm,金属厚度0.003,测试结果正常。
以上尺寸都是根据实物量出来的。不是很准确。但是误差不会超过0.1

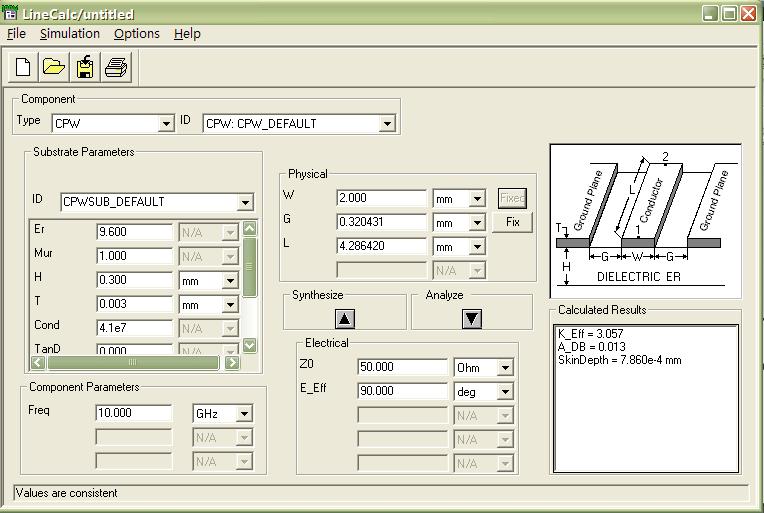

但是用ADS计算为:微带宽2mm,E=9.6陶瓷片,厚度0.3mm条件下,间隔计算值却=0.32mm,到底哪一种对?
附图
以上尺寸都是根据实物量出来的。不是很准确。但是误差不会超过0.1
但是用ADS计算为:微带宽2mm,E=9.6陶瓷片,厚度0.3mm条件下,间隔计算值却=0.32mm,到底哪一种对?
附图
这方面没做过,如果有实物还是应该相信实物吧。
也遇到过同样的问题
不太明白,现在正遇到这个情况
