功率放大器的布线问题
05-08
本人设计的功率放大器,匹配网络是集总参数匹配
我想问一下在做PCB时候如何设计,应该注意哪些问题?比如是T型网络,如何画PCB版图
请高手指教
我想问一下在做PCB时候如何设计,应该注意哪些问题?比如是T型网络,如何画PCB版图
请高手指教
具体layout的话,一般功放芯片有参考的PCB版图,照画就是了!
如果,没有的话,就找一个有提供PCBdemo的datasheet参考吧!

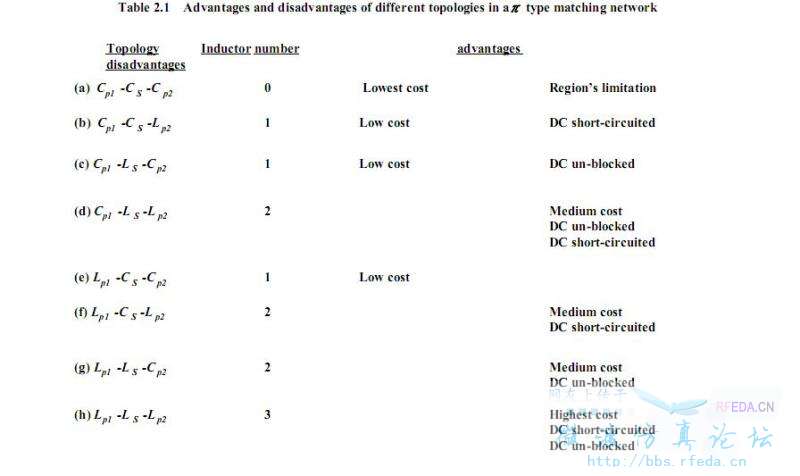

给你2个表格吧,可能对你有用。
里面的,lowcost,是考虑到批量生产的成本,射频电路的电感价格较贵!
