微带线计算问题

使用教材中的公式，发现在w/h<=1的情况下计算的结果与ADS有很大的差距，有谁能提供更好的计算公式呢?

不懂你的问题，你是要问介电常数，宽度，还是什么?
请在详细解说一下，谢谢

微带线宽度和阻抗的相互求解，有没有比较精确的公式

有  只是要用手算会很麻烦

ADS这套  说真的  太理想了  所以结果与实际会有些误差  但是仿真速度却是超快

你也可以用软件自带的公式算

网络上应该能找到计算微带线阻抗的工具

我用其他软件算，跟这个公式的计算结果差不多。难道ADS计算出来的有这么大的误差?

差很多?如果真的差很多，可以把ADS模拟的档案附上，不然我们也不知道到底是设定问题还是哪有问题

小编用的哪个教材啊?呵呵

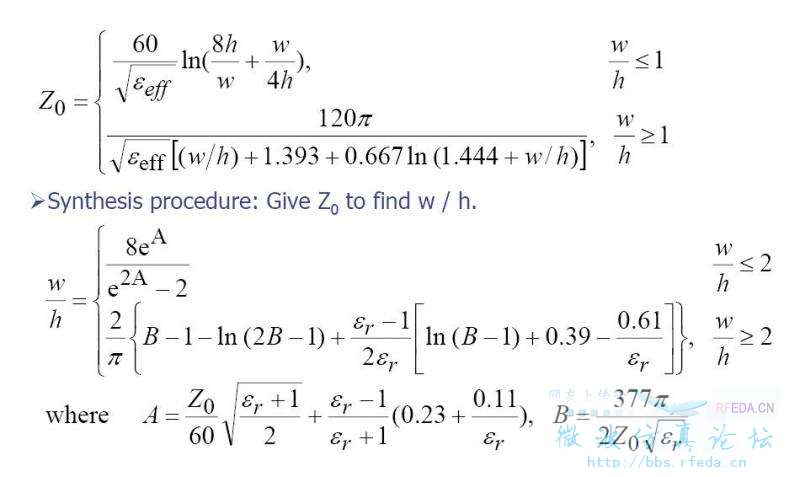

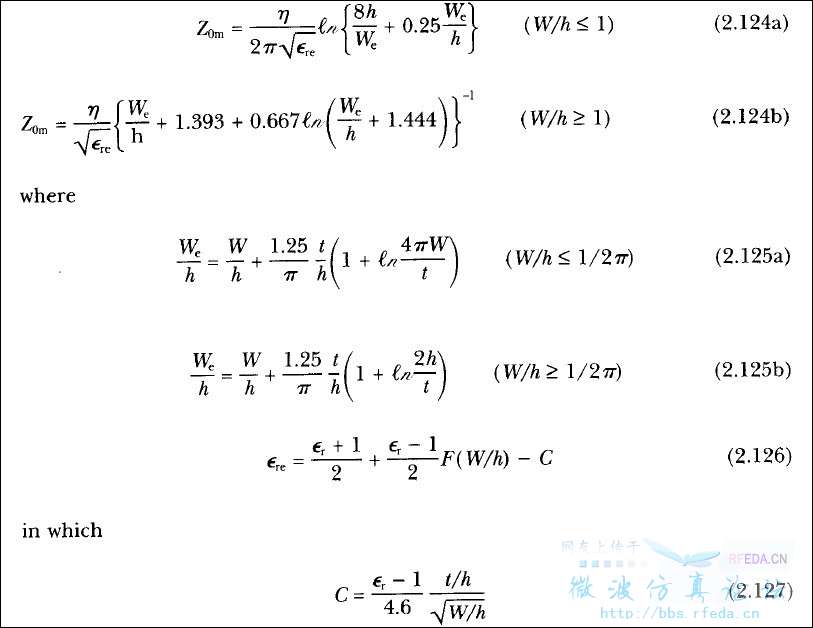

Gupta的公式

感谢提供。

你可以用HFSS设置波端口
直接放置特征阻抗

有很多计算微带线的小工具嘛，用不同的软件计算了比较一下，应该不会有太大差别。如果有可能是你自己设置错了

软件就是软件，它是以一套模型或理论为基础的，对于设计只是一种辅助工具。设计出来关键还是在调试，比如一个50欧姆微带线（2.5GHz ），线宽用传输线工具算出来是1.34mm,你在实际布线是用1.35mm，1.40mm问题都不大，关键还是在最终调试。-----自己的一点心得，欢迎拍砖。
