关于双馈天线的匹配问题 求大家指导
05-08

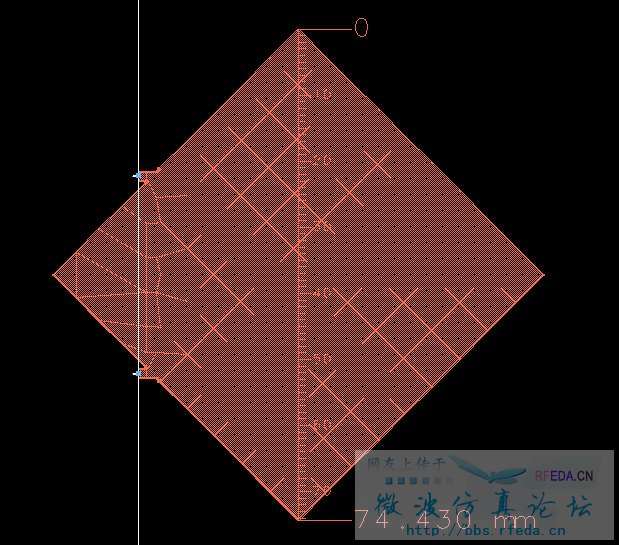

我要做一个圆极化微带天线 工作频率在920MHz左右 采用3dB电桥产生90度相差给天线馈电 电桥已经设计的差不多了
但是在天线和电桥的阻抗匹配上出了问题 我开始想匹配两个馈点侧馈就是分别用单分支匹配法 用下图的电路就可以调匹配了 但是试了好多次最后按照匹配的尺寸画到layout图上之后都不对 实在是没有什么办法了 求大家指教 帮忙看看我做的匹配电路是不是错了 有什么方法能把双馈天线两个馈电点输入阻抗都调成50欧 拜托了 另外还要请教大家怎么在layout中把两个port设置成馈电相位差90度啊
但是在天线和电桥的阻抗匹配上出了问题 我开始想匹配两个馈点侧馈就是分别用单分支匹配法 用下图的电路就可以调匹配了 但是试了好多次最后按照匹配的尺寸画到layout图上之后都不对 实在是没有什么办法了 求大家指教 帮忙看看我做的匹配电路是不是错了 有什么方法能把双馈天线两个馈电点输入阻抗都调成50欧 拜托了 另外还要请教大家怎么在layout中把两个port设置成馈电相位差90度啊
自己顶一下 咋没人帮帮忙呢 高人在哪里?
小编来帮帮忙吧 没人回答我啊
看不到你的图!
自己顶一下 咋没人帮帮忙呢
说实话,你这个问题有点难度!
最好配上图!
参考参考,example里面的一个圆极化天线,90°相差的激励是怎么设置的里面也有!
个人认为,你的功分器、相移结构跟天线要分开仿真,单独对天线辐射体进行仿真。
如果,天线模型是对称的,那比较好办,因为输入阻抗是一致的。
你可以用Internal Port,然后,分别仿真各自的回波损耗!
我的天线结构确实是对称的 电桥和天线也是分开仿真的 但是就是这个双馈天线的匹配始终不对我感觉是我画的匹配电路不对 因为按照天线的Z参数画的匹配电路 一仿真就和layout中天线的S参数 Z参数不一致了 估计是我的匹配电路不对 双馈天线的匹配电路要怎么设计我始终没确定 小编能帮帮忙吗 PS: 我把图又传了 在7楼
