如何用ADS仿真RFID标签天线?
05-08
最近想设计一款工作频率在860-960MHz的RFID天线,但是草图画出来了不知道如何用ADS仿真,一些参数不知道如何设置,比如说端口等如何设置,有哪位知道的大大请告诉小弟一下呀,谢谢啦

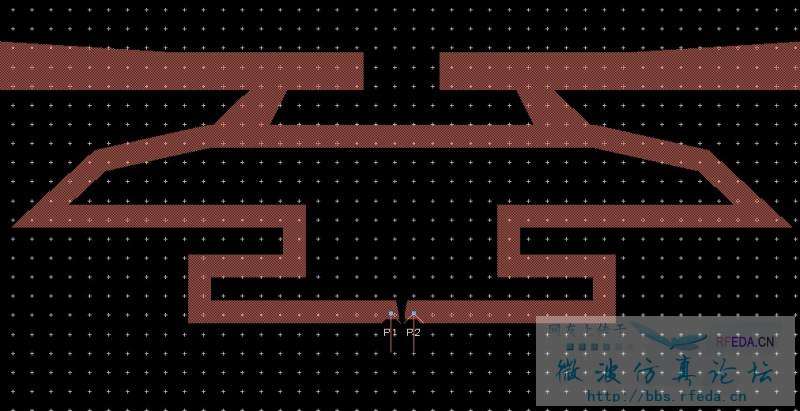

这是设计的天线的草图
P1和P2指的是在这里加上一块芯片,芯片两脚的位置
如果有哪位大大知道这种天线的 substrate和port如何设置的请告诉我一下,在此先谢谢了。
设计出来的天线形式是:一层厚50微米的PET膜,上面印刷一层厚10微米的铝。PET膜的介电常数为4,介质损耗为0.004

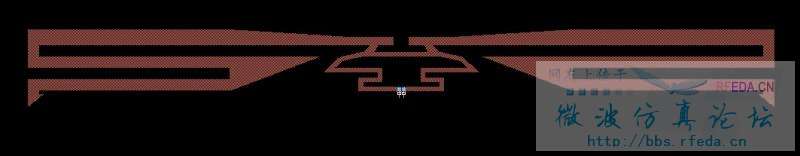

这是设计的天线的草图
P1和P2指的是在这里加上一块芯片,芯片两脚的位置
如果有哪位大大知道这种天线的 substrate和port如何设置的请告诉我一下,在此先谢谢了。
设计出来的天线形式是:一层厚50微米的PET膜,上面印刷一层厚10微米的铝。PET膜的介电常数为4,介质损耗为0.004
没有人知道吗?
substrate的设置在Momentum->Substrate->Create/Modify....对话框中设置,
PORT一个设为internal,一个设为Ground Reference.
我也这样设置过了,但总感觉结果有点不对,能不能加QQ帮我看一看,谢谢啦
QQ:249787690
