求问?ADS设计低噪放时FET的双电源偏置电路。
05-08

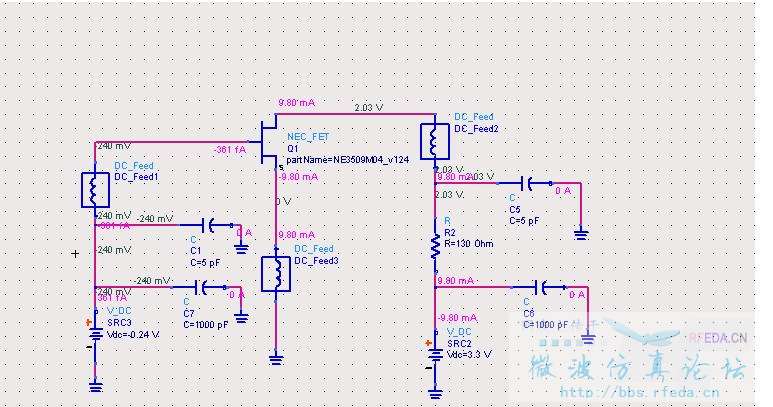

我所学需的Vgs=-0.24V,在设计时栅极要加一个负的直流电压,我不知则么个加法。我的图里直接加了个-0.24的直流电压。
当然,实际没有这样得供电电压。所以我需要设计这个电源。
请问负电压要怎么加?
当然,实际没有这样得供电电压。所以我需要设计这个电源。
请问负电压要怎么加?
你在源极加入一个电容和电阻的并联电路到地就可以了,是自偏压电路.没有必要加负压,加负压太麻烦了,不小心还会烧芯片.改改你的设计方案.书上的东西往往是原理可行,但不实用.
谢啦。其实自己偏压得电路我之前已近设计好了。师兄让我再试试双电源偏压。我也不知道这两种偏压方式在实际中有何优缺点。所以就试了试。
谢谢你的回复了。
默默的问下,什么较双电源偏压?
你好 我也在做一个类似的电路 Vgs=-0.28V 想请教你一下 电源应该怎么加?
g级接电源的负端不就是负电源了吗!
自偏压有一个问题,就是频率高时,旁路电容的影响比较大,尤其是低噪声设计时,通常采用双电源供电
低噪声设计时,通常采用双电源供电
