ADS的LineCalc与TXLine计算结果差异较大,应该怎么处理(内附图)
05-08

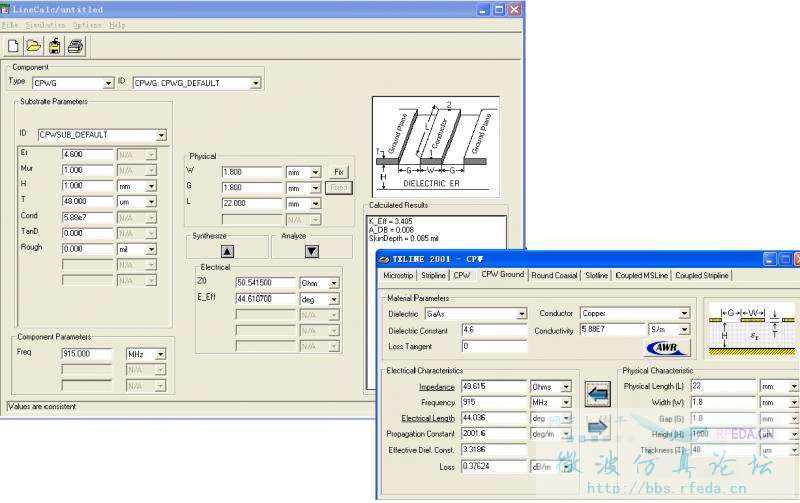

如图,同样W=G=1.8mm,ADS LineCalc计算结果为50.5 OHM,TxLine计算结果为49.6 OHM。
不知道对于这样的差异,一般怎么处理呢?
不知道对于这样的差异,一般怎么处理呢?
这个差别还好吧
可能还没有你加工容差差得多
不知道怎么解释这种差别
哦
大概是计算用的公式不太一样
可以看看他们的帮助文档
我知道LineCalc的帮助文档,可就是没找到TxLine的文档,不知道哪里有。
我也不知道
你为什么这么计较这个差别?
1Ohm的差别大概对应20dB的反射系数(假设50Ohm系统)
在实际中这个基本上可以忽略了
你如果非要探个究竟的话
可以在hfss里面建个cpw的模型
然后solve port only
看看数值解出来的是多少
建模的时候要注意有限宽度对阻抗带来的影响
