:请教了,在Momentum中仿真偶极子天线
05-08

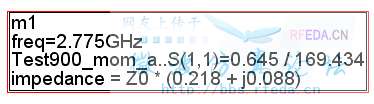

天线端口阻抗为复阻抗,我设置两个端口分别为Internel Port1和参考地 Port2,参考地端口Port2对应端口Port1,在Port1中分别输入实阻抗和虚阻抗,那么仿真结果S11图怎么看呢?在S11图中添加Marker后显示的阻抗如图所示,其中的Z0代表什么意思?是否有进行了归一化?若进行了归一化怎么看?
0.218+j*0.088就是归一化后的阻抗值
Z0就是特性阻抗值,你可以根据需要设置成为50 Ohm,75 Ohm等等
谢谢!
受教了
