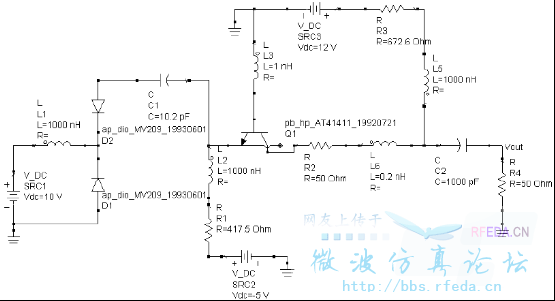

VCO的电路分析
05-08
问题:1.这个电路结构是考比兹型还是克拉泼型?
2.它是负阻振荡器,为什么有基极反馈电感L3?
3.谐振回路是指D1.D2.C1还是D1.D2.C1.L3?
4.偏置电阻R1和R3是怎么计算的来的··?
5.R2,L6和C2分别是什么器件,有什么作用?
6.为什么三极管在共基结构下的直流工作点是Vcb=5.3v,Ic=10V?(已知VCE=8V,IC=10MA)
7.L1,L2,L5是高频扼流原件,具体作用是什么
不好意思啊,有点多
2.它是负阻振荡器,为什么有基极反馈电感L3?
3.谐振回路是指D1.D2.C1还是D1.D2.C1.L3?
4.偏置电阻R1和R3是怎么计算的来的··?
5.R2,L6和C2分别是什么器件,有什么作用?
6.为什么三极管在共基结构下的直流工作点是Vcb=5.3v,Ic=10V?(已知VCE=8V,IC=10MA)
7.L1,L2,L5是高频扼流原件,具体作用是什么
不好意思啊,有点多
1.这个电路结构不是克拉泼型
2.L3 很小,应该是让输入圆输出圆靠近的。
3.谐振回路应该是D1.D2.C1.L3
4。V-DC SPC2 有没有接反了? R1=(5V-0.7V)/ I(10mA) 430 Ω
R3= (12 – 5.3 )V/ (10mA)
5.R2,L6输出匹配50 Ω,C2是隔直流
6 . L1提供直流偏置,L2,L5 提供直流电流。
7.D2的 + 端还须对地接一几K的电阻吧?
1.那是考比兹结构咯?
2.是不是有反馈电感更可以增加它的负阻性?
4.VDC2没接反,它是-5V,还没告诉我Vcb=5.3V是怎么来的··?
7.D2是我自己乱加的,可它没有影响频率,反而使频率的线性度更好,是加电阻还是电感,一定要加么?
果然有高人啊
这个电路图出现太多次了,是VCO设计例程,但算了一下,发现其振荡频率与L平方不是成比例的,求分析
刚好要做学习
