做10db微带分支耦合器仿真问题
05-08
根据微带分支线耦合器原理最终得到分支线的特性阻抗为主线特性阻抗sqrt（10）倍
由C=20lg（G^2+1）/G*H 及理想方向性条件G^2+1=H^2得到其中G为分支线导纳H为主线导纳

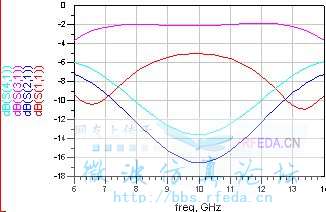

如下。其中中心频率我设的为10GHz，可得到的S参数图如下，S11太大，S21 也不理想，请教高手应如何调整！
由C=20lg（G^2+1）/G*H 及理想方向性条件G^2+1=H^2得到其中G为分支线导纳H为主线导纳
如下。其中中心频率我设的为10GHz，可得到的S参数图如下，S11太大，S21 也不理想，请教高手应如何调整！

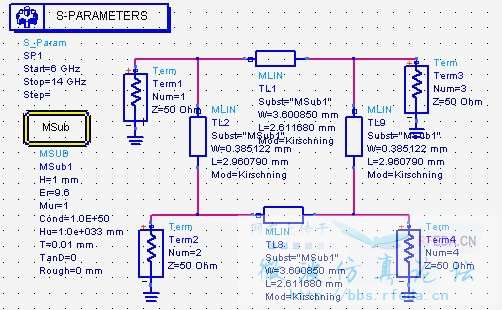

你这个图建的就有问题，四个输入端未放置，Tee接头也未放置，将图更正后，就可以使用ADS的优化功能进行优化，速度很快的！
非常谢谢！

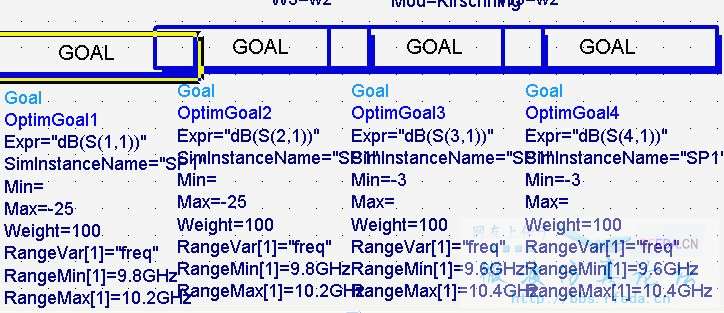

这是我的优化设置，可优化结果很不理想，不知设置那些有问题?
