ADS中怎么看天线的带宽?
05-08
我按照教程用ads设计了一款矩形微带贴片天线,仿真结果出来怎么看带宽啊?
谢谢!
谢谢!
S参数仿真不可以吗?微带馈电端加50欧的终端,进行S参数仿真后看S11或者VSWR就可以看到天线的带宽了
谢谢楼上,如果看s11,是看当他的值为3dB的时候,就是带宽吗?
这个要看你设计的天线要求驻波比是多少啦。一般要求VSWR1.5以下
新手学习ADS,需要积分下载ADS应用详解——射频电路设计与仿真,大家原谅,谢谢。
不好意思,我不知道驻波比,那通过S11的曲线怎么看呢?
[attachment=20460]
S参数仿真面板里面有VSWR控件,如果看S11的话曲线就是以50欧为圆心,大约15欧为半径的圆内
就是曲线在黑色的圆里面
基础知识要看看的,不然啥都不知道,问人家也说不清楚的
或者换算一下,1.5驻波比大概是-14.7dB左右
首先,我真的很谢谢你!正如8楼所说,我因为刚开始接触天线和ADS,很多东西都不懂,但是时间有限,不知道从哪学起。你能这样耐心地和我解释,我很感动
还有就是,在你7楼的图中可以看出带宽吗?如果可以,是多少呢?
如果S11的图是上面所示,可以读出带宽吗?是多少?

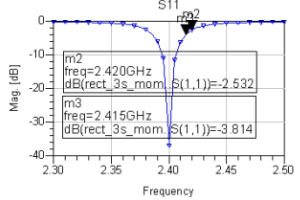

大概2.395至2.41G左右吧,很难看,正如9楼讲的,第一幅图-14.7dB的两个频点就是带宽了
