ADS中已知一个电路的S参数和电路模型,电容电感值如何参数提取
05-08
ADS中比如已知电路模型和该电路的S参数,电路中的电容电感值如何确定?
ADS有没有参数提取的功能?
他的意思应该是我的freq那个参量设置无效,可是我是按照另外一个例子做的,那个例子就能走的通,不知道为什么,不知能否指点,多谢!
ADS有没有参数提取的功能?
利用ADS里的优化来拟合, 构造电路模型,设置初值和S参数优化,优化的目标为该电路的已知S参数某个范围.
简单啊,把你要等效的由电容和电感构成的等效电路画出来,再把电容电感值设成优化变量,然后加上端口,然后把 电路的S参数 和 S参数文件的S参数 进行比较,基本相同就可以了。也就把abs(S11电路-S11文件)=0 和 abs(S21电路-S21文件)=0作为优化目标就可以了。这是比较直观的办法。
学习!
学习了,有道理,2楼
学习!Thanks a loT!
这个问题好
学习了
学习了
用优化吧 就是那个黄色的叉子!
優化試看看...^^
你好,我试着用你的办法,但是他优化前报错:
error detected by hpeesofsim during nominal optimization "optim1". spec "optimgoal4", limitline "optimgoal4_limit1" independent variable "freq" value NOT valid...*

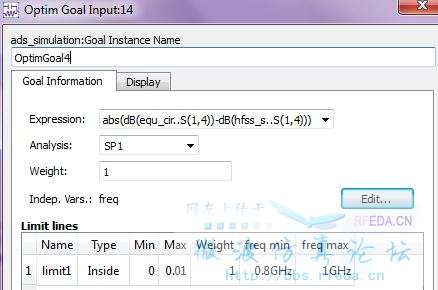

我的goal4界面如下:
他的意思应该是我的freq那个参量设置无效,可是我是按照另外一个例子做的,那个例子就能走的通,不知道为什么,不知能否指点,多谢!
学习了
那个成功的例子可以看一下吗,急用啊
