超宽带放大电路解析
05-08
各位大虾,求原理图里的BJT的参数怎么设定? [attachment=19402] [attachment=19402]
图片看不出来啊。
我晕啊,上传图片好多次都没成功,一直都是这样子。大虾,要不我把图发到你邮箱吧,怎么样?谢谢
你发给我邮箱:dingusle1@yahoo.com 我再帮你发上来吧。图片不要超过规定的大小。
谢谢,我已经发到你邮箱了。谢谢

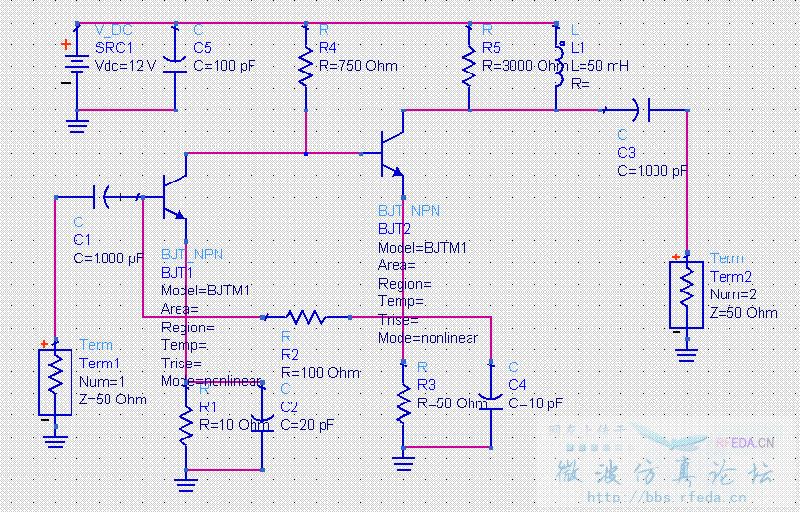

图我帮你贴出来了。参数的设计要看你具体用的是那个厂家的器件;文献上的这个图只是简易示意图,BJT1三极管的偏置没有画出(当然如果它是CLASS C类的话可能不需要偏置),如果必要你应给BJT1加偏置;此放大器的原理是负反馈的原理,R2应与BJT2的发射极相连以构成反馈回路;C4也应与BJT2的发射极相连降低BJT2发射极的阻抗(否则增益会降低)与控制反馈量。
哦。非常谢谢你
