请问,ADS的波形频域输出如何得到?
05-08
如题,得到了产生的时域波形,想知道它频域分部情况。怎么弄呀?

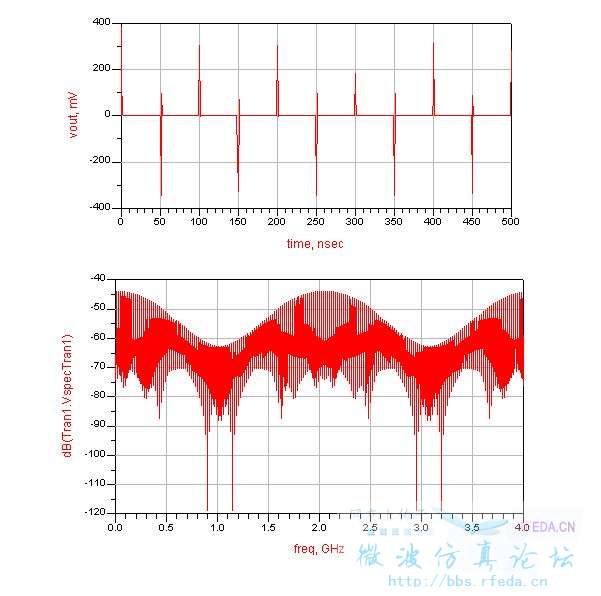

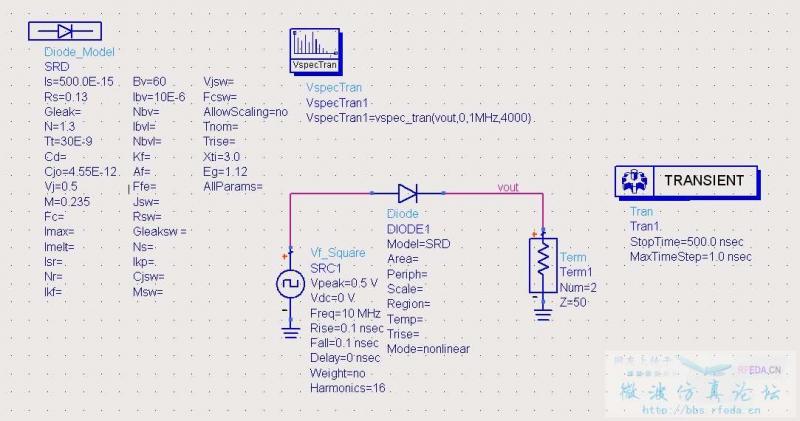

我是小编,这是我今天做的,时域波形通过瞬态仿真出来了,也试着搞了一下频域分布,但这个分布肯定是不对的,这个频域分布太离散了,希望可以得到一个相对连续的频域分布图,怎么弄呀?我还是在校本科生,这对我来说有点难度了
没有人回答呀,我会给回答的人最真挚的祝福!
fs(vout,,,,,,,freq)
其中的逗号表示你要看到几倍频
如果是在时域波形上加maker,得到这段区间的频谱
fs(vout,,,,,,,indep(m1),indep(m2))
电路里改用频域仿真
2楼能说的详细一点吗?我是新人 fs(vout,,,,,,,freq)在哪里用?
3楼,怎么改成频域仿真?
我是小编,这是我今天做的,时域波形通过瞬态仿真出来了,也试着搞了一下频域分布,但这个分布肯定是不对的,这个频域分布太离散了,希望可以得到一个相对连续的频域分布图,怎么弄呀?我还是在校本科生,这对我来说有点难度了
貌似名字太长的图片传上去是红叉..或者是因为文件名里含有&符号..还好修改过来了
明白了。这个波形的频域就是这个样子的。取得时域的波形太长了
把仿真换成HB 仿真
