请各位帮我看一个图

05-08

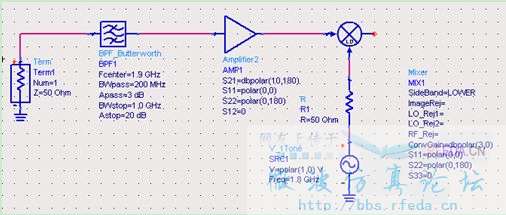

这是一个RF接收器的图,RF=1.9G,IF=100M。V_1Tone源和图中标出的50ohm电阻和地,可以提供100MHz的中频输出。我不懂的是V_1Tone设置参数Freq=1.8G.这是为什么呢?


你说的V_1tone是指本振输入吗?如果是就对了,fl-fs=1.9-1.8=0.1GHz,不就是中频频率来吗?

V_1Tone是本振输入。是这样,谢谢啦

我也顺便学习了!

呵呵,我也学习了
