请问在ADS中如何加入晶体管的model?
还有,完全安装ADS后,里面有没有自己带的晶体管的库了,有的话如何调用这些库了?谢谢!
自带的库不会没的,自己按的那可能需要重安下,或者在左面选择你要的管子类型
当初安装的时候选的是完全安装,现在是不知道如何调用ADS里面自带的库。在画原理图的时候用了左边的模型,可是仿真时不能找到晶体管的model。

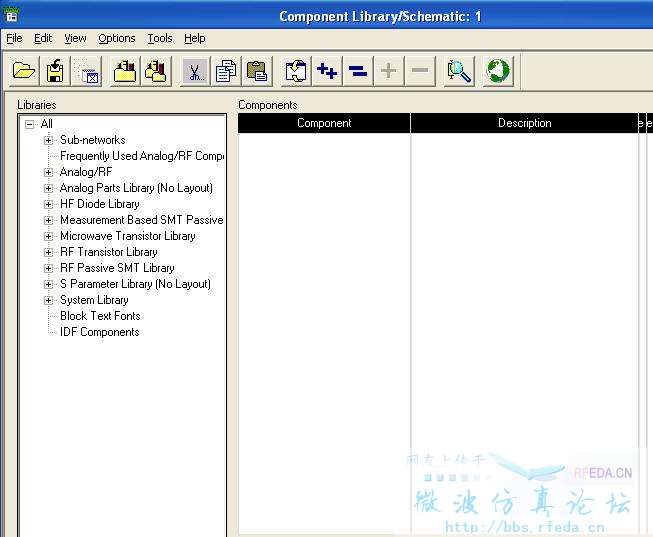

点第四个图标
然后左侧的都是器件库
小编问的是这个吧!
楼上说的这个好像不能用来仿真吧!我需要的是可以仿真的model。
难道就没人遇到过这种问题吗?作analog的时候仿真都要加库的,作RF也应该加相应的RF库的啊!
1.一般的市面上的元件公司都会做自己的库的
建议你先联系下下这样的公司,要安装包,有了之后直接在component 里面安装;
2. 自己建,可以设置不同的模型,可以根据参数改变模型,在没有元件厂商提供元件库模型的时候,这样做很重要
(一般都是先搜索出你需要的datasheet, 参考他的参数自己做一个)
不知道这样回答能不能让你满意
但是我看到ADS的manual里写到完全安装ADS后,软件自己带有各个面公司晶体管的库,不知道这些库能不能直接调用了,怎么调用了?我看了一下这些库总共大概有将近200M了。manual里面的原文如下:
Note The library itself is a binary file named RFTransistorLibrary.library which can be found in $HPEESOF_DIR/ComponentLibs/models.
我也遇到了同样的问题哦,小编怎么解决的啊?
一般的通用模型都有啊,另外sp模型是不能用来做直流仿真的,工作点已经给定了,自己设计偏置电路的话,直接用ph的通用模型
如果你需要的管子库里面没有的话就到网上下吧,用datasheet参数自己写s2p文件或者直接下载Model
请问如何写s2p文件啊
下载杀s2p文件就 连接上就可以了
谢谢指教!
进行模型的引入的时候,需要专门的库,一般半导体厂商会给出型号的具体参数,这样就可以导入模型。
请问九楼的朋友,用来直流仿真的通用模型怎么建?如BFG21W,Spice.prm文件和s2p文件都有.QQ814328086定重谢
在面板里选择器件的SNP文件
用SNP文件就可以了
谢谢你,iluck1618.
SNP文件能做S仿真,我想建通用模型用它来确定直流工作点和偏置电路.告诉我怎么建好么?大侠
一般通用模型只能够去厂商网站看有没有提供,
当然如果你完全知道通用模型的电路结构和电路元件值也可以自己动手搭建
谢谢各位高人的指点
