ads中画版图layer中cond cond2 还有resi等是什么意思，有什么分别吗
05-08
如题
刚开始学着做momentum
关于layer还不是很明白 高手答复下
刚开始学着做momentum
关于layer还不是很明白 高手答复下
cond 是 导电层 resi是电阻层
cond 与cond2 有区别吗 里面还有什么bond 、default等
导电层 和 电阻层 这些在定义版图的时候是依据什么呢
谢谢
你完全可以把这些命名按你的需要修改,比如,把COND改为LAYER_SIGNAL,把COND2改为LAYER_GND,把RESI改为VIA.在菜单中介质定义时把这些相应层加入即可.
超级感谢你的回答

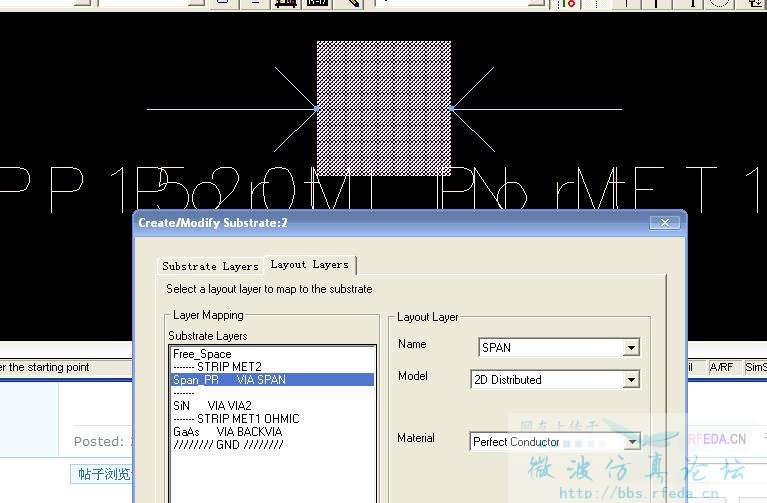

我现在把substrate设置为我工艺库中的substrate.slm
那么接他的port的layer应该怎么设置呀 不是要map吗 如何设置呢
进入PORT设置后，点中相应PORT，就可以修改PORT的层了
