momentum simulation 的设置问题?
05-08
momentum仿真是出现这个警告
WARNING :
The 2D port solver data is not available for
thick conductor feedlines, using default values (50 Ohm)
for the transmission line parameters.
Solver selection: automated choice of direct solver
是不是因为我的T设置的太大,我设置是1.9mil 这个按理说不厚啊。

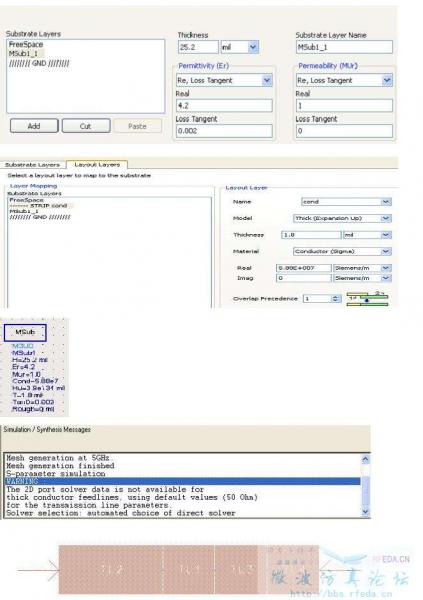

见附图
2D仿真用Sheet就可以了。
WARNING :
The 2D port solver data is not available for
thick conductor feedlines, using default values (50 Ohm)
for the transmission line parameters.
Solver selection: automated choice of direct solver
是不是因为我的T设置的太大,我设置是1.9mil 这个按理说不厚啊。
见附图

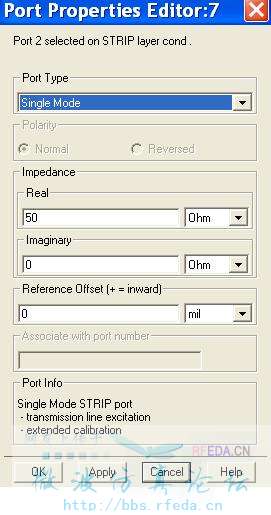

不是层的问题吧,应该是Port没有定义特性阻抗
定义了啊 定义50 ohm啊
这是因为layout layer model设置出现的警告,你改为sheet试试
在定义Layer的时候,strip-cond那一层有3个model供选择
Sheet (No Expansion)
Thick (Expansion Up)
Thick (Expansion Down)
其中2和3是3D仿真中用的,见图 (从manual里截的)
2D仿真用Sheet就可以了。
good!
NICE !
解决大问题了
果真没有警告了。
