ADS模拟微带天线出现的问题
05-08
大家好,我现在正在用ADS做一个f=3G的微带天线,介质为厚度0.8mm、介电常数为2.2的双面附铜板。模拟后对话框出现:
WARNING : S-parameter results show unphysical behavior for certain frequencies.
Cause : - inaccurate (high frequency) calibration ;
- higher order modes at the ports ;
- slot mode at coplanar ports ;
- grouped strip-slot ports ;
- too coarse of a mesh.

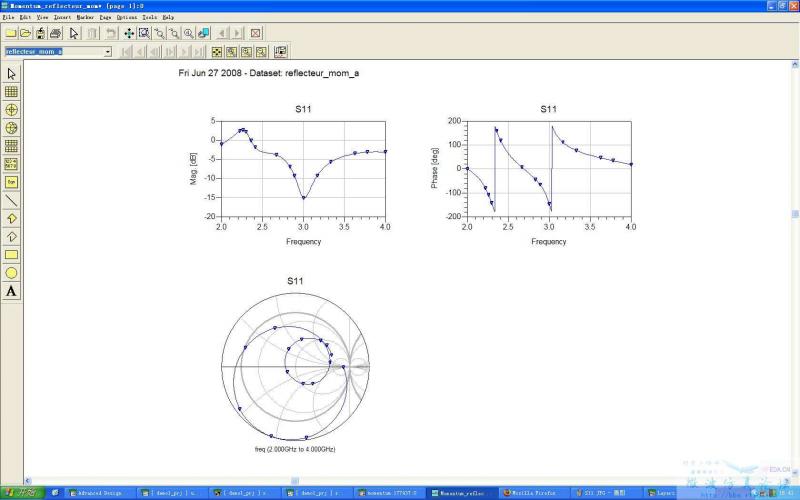

S11曲线在2.2-2.4G出现奇怪现象--S11大于0?
,如图
不知怎么回事,怎么解决啊?
PS: 小弟刚接触ADS,很多地方不懂
WARNING : S-parameter results show unphysical behavior for certain frequencies.
Cause : - inaccurate (high frequency) calibration ;
- higher order modes at the ports ;
- slot mode at coplanar ports ;
- grouped strip-slot ports ;
- too coarse of a mesh.
S11曲线在2.2-2.4G出现奇怪现象--S11大于0?
,如图
不知怎么回事,怎么解决啊?
PS: 小弟刚接触ADS,很多地方不懂
把mesh分小点试试
