请问有谁用ads做过超外差接收机没?
05-08
超外差接收机里面的一级本振频率可变怎么实现阿?比如说预选滤波器带宽为250M-400M,要把本振频率以2M的步进改变,从而实现扫频的效果。一级中频的频率为140M,带宽也设为2M。如果这样设计可行的话,那么本振应该怎么设计阿?焦急中,在线等候!
data sheet
花了点时间做了一下,希望对你有帮助。

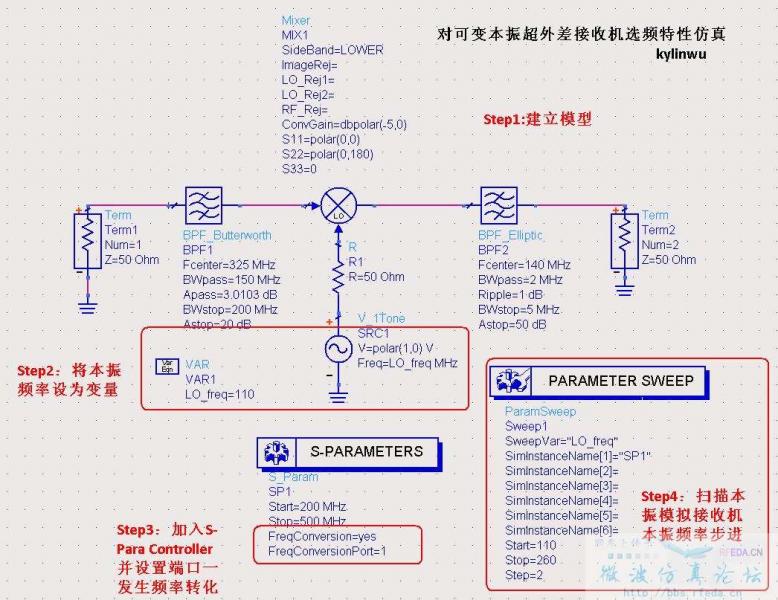

schematic:
data sheet
具体可以参考“浙大ADS实验教程九”
