哪位大哥会用ADS的line函数?
05-08
在仿真LNA时,希望在一张图里做出1dB压缩点和三阶交调点的曲线与理想情况下的曲线。我不知道该怎么做出理想的曲线。似乎要用到line函数,哪位大哥赐教一下?
我的ADS学习资料是比较初级的,里边的例子里的输出全都是单端的,要想得到输出电压与其他参数的关系,需要用wire/label在输出端做一个Vout标记。如果输出为双端,如差分对,那该怎么得到输出呢?wire/label可以把两个节点联系起来么?
不需要用line,随便取一点(离压缩点比较远)算出gain,根据这个(gain-1)和输入功率再画一条曲线就行了。差分的用balun转成单端输出.
小编留言:
谢谢,我会做曲线了。
balun我再好好研究一下

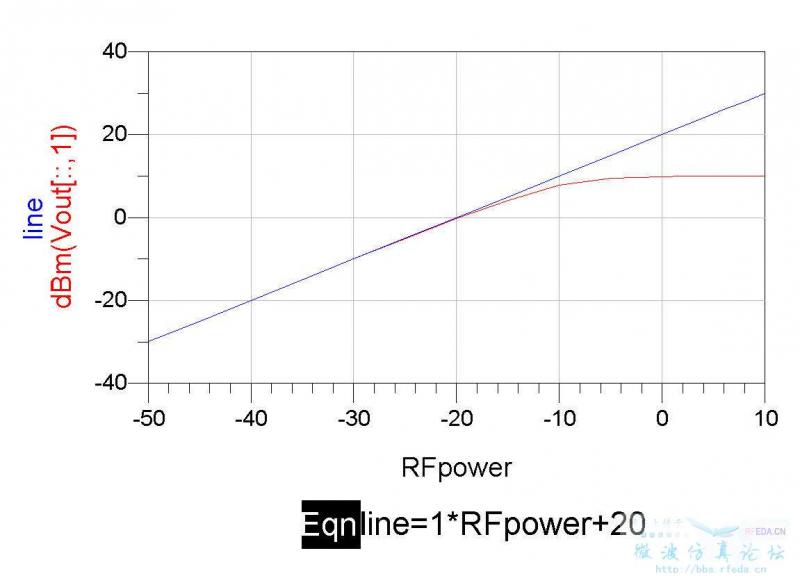

没有听说过line函数?这是我画图的方法
画图的含义:
line=1*RFpower+20
前一个“1”表示线性区,“20”表示放大器的线性增益,单位dB,我用的理想放大器,取的理想值20,LZ可以根据自己的放大器增益修改此值。
小编留言:
谢谢,我会了。
ADS中这些函数的意义在那里可以得到呢?
