在HB中对NC的部分设置不甚理解,望高手解惑^_^

05-08

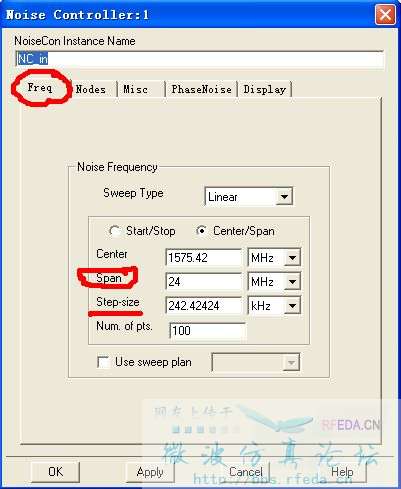

在freq中设置的center和span

在misc中设置的input frequency和最下面的bandwidth
各指什么东西,我在这边已经想了很多天了,不是非常理解!
望高手相助!谢谢!



  • freq 指的是你想要仿真的噪音的频率。例如你想要知道你的电路(如混频器)的输出(中频)在900-1000MHz的噪音,那么freq就是900-1000MHz。要告诉ADS你要的是这900-1000MHz可以用三种方法:1. start/stop 2.center/span 3.Use sweep plan:
    1. start/stop:频率的始点/终点.例如上面的例子,start框填900MHz stop框填1000MHz. 这种方法是最比较普遍
    的,你可以只用这种方法。
    2. center/span:频率的中心和带宽。例如上面例子,center填950MHz,span填100MHz.
    3. Use sweep plan:用你自己的频率扫描文件。这种方法一般不常用,要用的话你得自己写一个文件告诉ADS你要扫描那些频率。
    以上三种方法可以用任何一种,最常见的是第一种,本人建议你用第一种,这样就不用管什么center和span了
    住:如果只要仿真一个频率点在sweep type 中选 single point.
    *****************************************************************************************************************************************************
    在misc中设置的input frequency是你的电路的噪音输入端(Noise input port)的频率. 最下面的bandwidth是ADS用来计算噪音的带宽(貌似ADS计算信噪比的方法是通过计算一定带宽内的功率所以要这个带宽再取比值),一般就设置成1Hz,不用你去改。
    以上仅供参考,不一定对的。

    多谢dingusle1!哈哈
    对于Freq标签启发很多,对于Misc中的bandwidth:
    我要计算信噪比,那就得是在一定带宽中的功率积分吧,这时是不是应该把bandwidth设置为24MHz(我仿真的有效带宽)?
    那么详细的答复,好感动啊!

    呵呵,不用谢,我也很菜的。
    1。 如果你要信噪比个人认为不用24MHz,1Hz就可以了,如果你用24MHz结果应该几乎和1Hz一样,除非带宽不是很宽。这是因为信噪比把带宽给比掉了。
    2。如果你要算24MHz内的总等效噪音电压或电流,那么用24MHz。如果你用了1Hz,那么所得的等效电压乘以平方根下(24x10e6)后就约等于用24MHz的等效电压。
    你仿真后看看以上1或2是否正确。

    1Hz是指将噪声电压皈依化到1Hz,即我们表示噪声常用的单位dBc/Hz的意思
