关于ADS微带线设计和仿真

05-08

设计负载为50Ω的无损耗传输线
（特性阻抗Z0=75Ω
, 电长度θ=30°, 工作频率f 0=900MHz ）。
（1）计算反射系数、电压驻波比和回波损耗；用ADS计算微带物理参数
（2）计算输入阻抗、输入反射系数；
（3）微带线宽度、长度及单位损耗量；
（4）对相关问题进行分析,例如:
短路微带线、开路微带线；微带线特性阻抗与w/h
的关系；不同介电常数的有效介电常数与w/h
的关系；导带厚度对微带特性阻抗的影响等。

基板：采用FR4，基板参数为：介电常数εr = 4.5 , 损耗角正切tanδ= 0.015 , 基板高度h = 62mil , 基板导线金属为铜，基板导线厚度t = 0.03mm
。
以上为：射频微波电路导论（雷振亚）的一道例题请问哪位高手教下怎么用ADS设计和仿真呢?

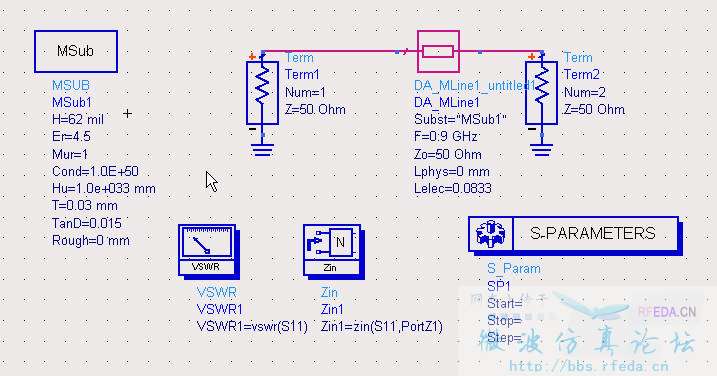

画原理图，S参数仿真，转版图仿真。
