阻抗匹配的老问题，还没有解决 嗨...

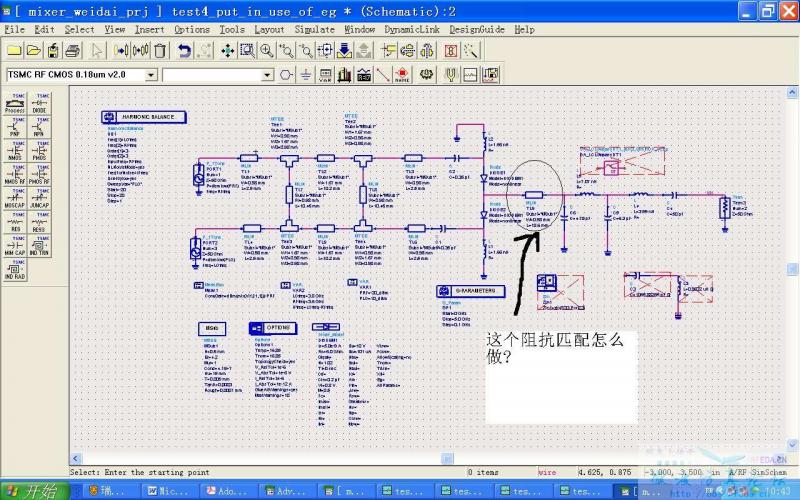

附图了，请大仙告诉我具体的步骤，ZIn怎么求 Zout呢...
理论上说要实现负载的功率最大就算阻抗匹配了 那么我令输出端口的反射系数最小是不是也算阻抗匹配了? 到底怎样在该处实现阻抗匹配呢...
谢谢大家关心我的问题^_^

如果没有高手回答那我再来试试：
基本概念就是找出一个最佳的ZLOAD 达到最大功率输出的目的。
所以你可以用类似PA  LOAD PULL的方法在两二极管输出处接一个LOAD PULL 的BLOCK(ADS里应该有这个模块，上次你的电路图中好像也有这个模块。)然后仿真电路。根据你对那个AD PULL BLOCK的设置ADS会对每一个ZLOAD进行仿真，并可将对这样不同的ZLOAD仿真的果展示在SMITH园图上。你在SMITH园图上就可找出最佳的功率输出(或增益点)以及其所对应的ZLOAD。这个ZLOAD就是你所需要的匹配ZLOAD。
在找出这个ZLOAD后就将50欧匹配到该ZLOAD。
你令输出端反射系数最小也是对的，不过最小点不是以频率而言的而是以不同的ZLOAD而言的。你可以手动找出这样的最佳ZLOAD(尝试不同的ZLOAD，仿真并记录结果最后找出最佳结果及其对应的ZLOAD)，用ADS的那个模块就方便得多。

感谢楼上的帮助，您的回答都是如此的完整认真，不好意思，我还是水平不到，解决不了，仍然在研究，谢谢您的帮助^_^

还是用smith chart来做吧，不能老靠工具，至少得知道最基本的原理吧，把匹配网络左右端的阻抗防出来，用ads里smith chart做简单明了。

同意楼上。

PDF里一些管子.有他的最大输出功率时的RL..和C..跟据这个阻抗直接匹配....那个其实就是ZLOAD..

反射损耗最小是看整个频带的平均吧?不能只看一点

将你所要调试的传输线的两端的阻抗仿出来，然后再计算或用斯密斯工具算一下多长就差不多了

先利用s-parameters算出Zout来，然后在smith chart上找出对应的点，接着和50ohms匹配就好了！
