ADS版图显示问题
05-08
版本：ADS2005
从SCH update 到layout: Layout > Generate/Update Layout
Layout中的东西看不到。

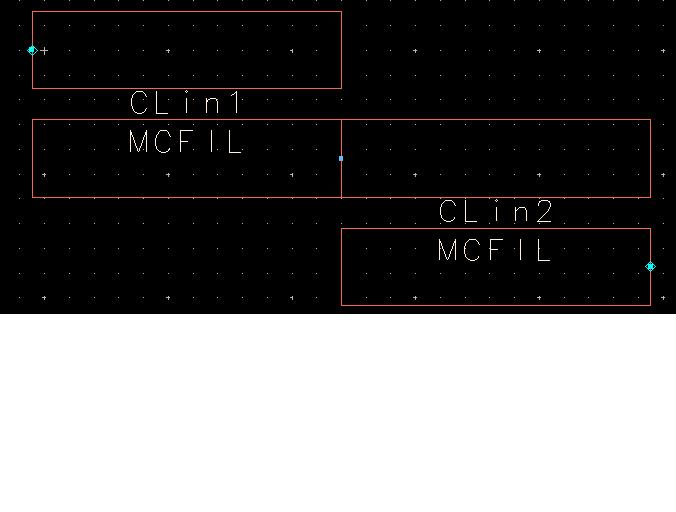

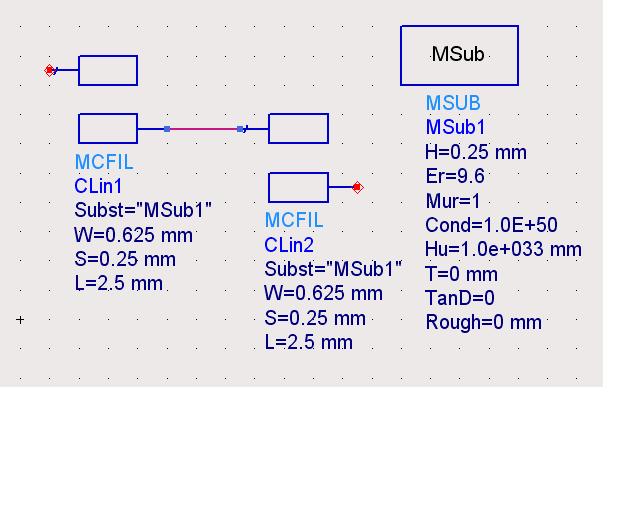

下面是一个简单的例子,附件是SCH和LAYOUT的图片
估计是那个地方的设置有问题，找了半天也没有弄好
希望知道的帮忙解决一下，谢谢
从SCH update 到layout: Layout > Generate/Update Layout
Layout中的东西看不到。
下面是一个简单的例子,附件是SCH和LAYOUT的图片
估计是那个地方的设置有问题，找了半天也没有弄好
希望知道的帮忙解决一下，谢谢
菜单Options-->Layers-->Vis打勾
先谢谢了
不过之前我Vis都是选上的

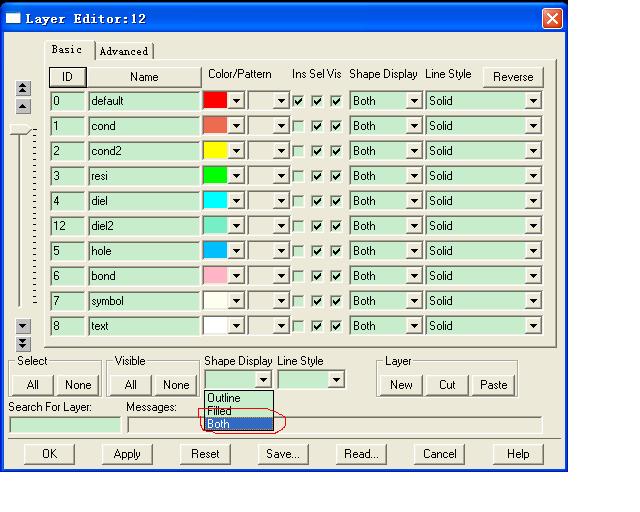

改了另外一个设置之后好了
不知道现在的对不对?

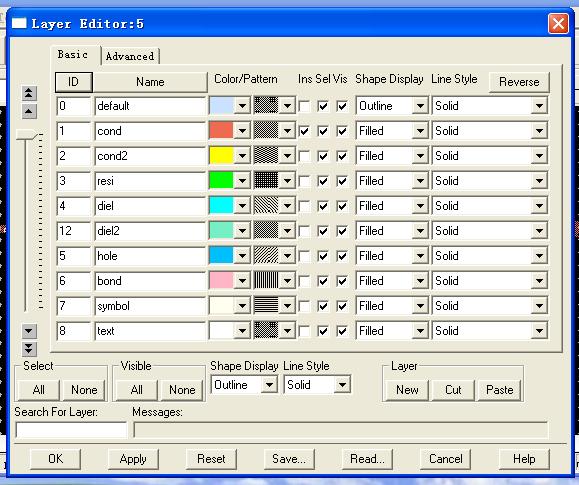

你的Pattern全都没选，如图
