超宽带滤波器的  手绘问题  请高人指点

本人是ADS的新手 在设计超宽带滤波器的时遇到难题

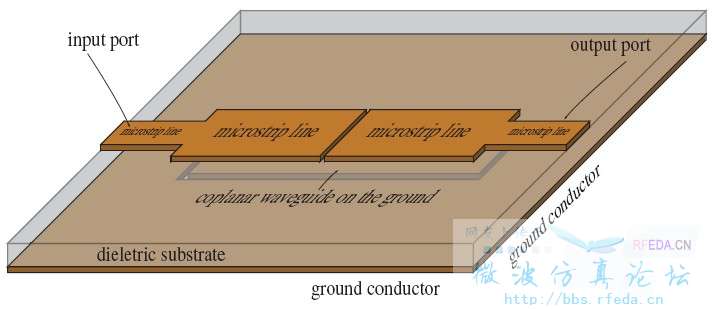

看到国外一篇论文的超宽带共面波导滤波器  图如下

自己在LAYOUT中摸索了半天 不知道手画是如何着手
还有Momentum->Substrate->Create/Modify... 在手画的时候它是如何运用的
望高人指点 非常感谢！

还有它的底面有一个矩形的槽
该如何解决

怎么没人回复
底面的一个矩形的槽该如何解决
小弟跪求

这个建模应该不难，只是用语言描述起来有点麻烦，如果小编告诉具体参数，相信很多高手可以给你建模
简单说下，上层金属的就按照实际模型画，下面缝隙的可以只画缝隙，然后在层设置里面，分别映射成strip和slot

谢谢你  不过这个实现我还是不大明白

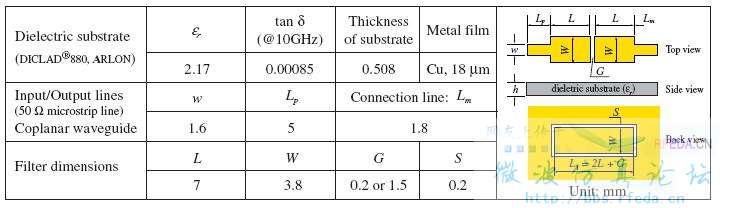

其参数为

可否具体如何实现的做下分析
如果可以，恳请高人棒小弟建模，小弟做慢慢摸索学习 非常感谢

在层设置里面，分别映射成strip和slot
具体该如何操作，我仔细看了其自带的HELP文件，如果要映射成strip和slot的话，先是在substrate layers贴加一层介质?
但是它的那个框在具体的哪个位置我该怎么定义

哥们，我说句话，你别伤心，你所看的这篇论文（是个日本人写的，对吧，好像叫keren.lee）是假论文，我用ADS已仿真过了，高频段的S21效果很差，回头是岸啊，日本人没一个好东西！

不是吧，那别人用HFSS仿的效果说还行的啊
老师叫我们用ADS来试下看

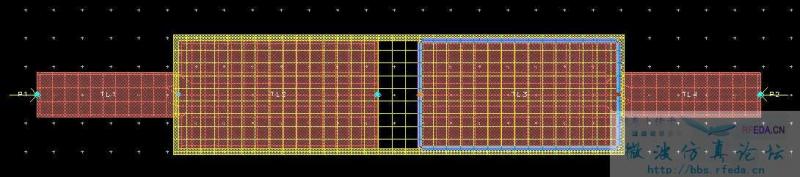

在ads中按照信息做了个图
不晓得你的具体仿真参数（频率设置等）如何

谢谢楼上这位大哥～
非常感谢

同问！也在研究超宽带滤波器，想请问各位，如何设置分层?能说得具体点么?谢了！
