求助!如何将ADS的Moment的仿真模型作为电路元件导入电路图协同仿真!

05-08

求助!如何将ADS的Moment的仿真模型作为电路元件导入电路图协同仿真!
知道可以用,摸索不出来了,等大家哈!

1、先在ADS的Momentum中建立模型,可以将自己在其他软件中(如AUTOCAD、DESIGNER等)建立的模型导入其中,也可直接在Momentum中画
2、建立需要的端口,至于端口的建立比较讲究,有几种,分别用于不同的情况,具体请参考Momentum中关于端口的讲解

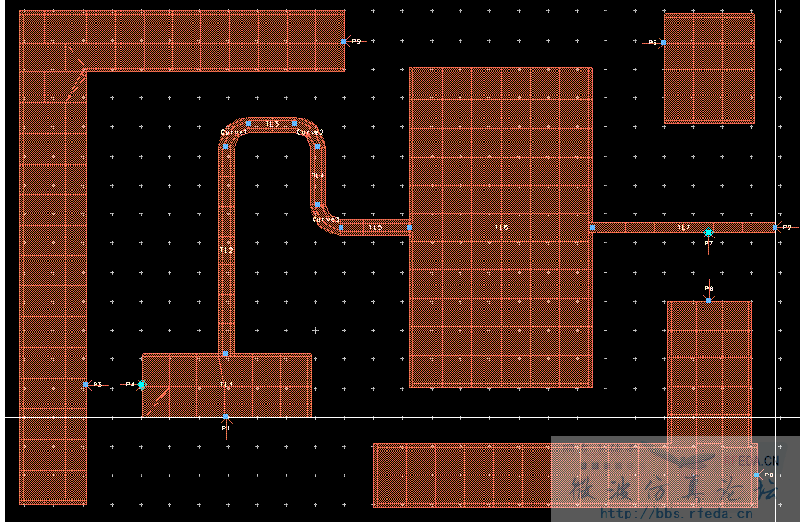

3、仿真。得到如下模型



4、 Momentum------componet----creat/update,将仿真后的模型建立一个元件
5、打开电路原理仿真界面,在display componet library中导入该元件

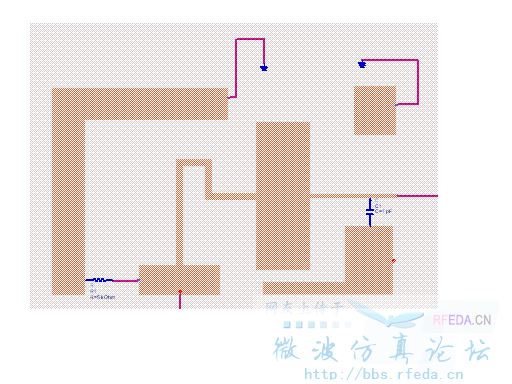

6、建立协同仿真原理图,仿真



建议仔细看看 Momentum的help文件

哈哈,多谢小编!真是够详细的,谢谢了!

呵呵,不客气,大家共同进步!欢迎常来讨论!

小编,你好,我现在正在做关于协同仿真方面的研究,进展很慢,想得到你的指点,可以把你的邮箱告诉我吗?

小编,能不能把端口设置方面细细的给我们讲讲啊?我试过几次,都不行,说端口加载错误
加我qq吧,46151681  谢谢麻烦你啦!

TKS!

又学习了

刚好用到协同仿真,真是感谢啊!

真是经典,学习了

想问一下其他的元件,如果库了没有,怎么建模呢?
