求助:寻找SSMatch

05-08

我用的ADS2005做毕业设计,现在需要SSMATCH器件,在Passive  Circuit-Matching工具栏里,但是我上面没有这个工具栏。
我把每个工具栏里看了,也都没找到SSMatch,高手能告诉咋办啊?!
急啊!多谢了!

应该是Passive Circuit DG-Matching,LZ是否安装时未选完全complete安装

安装完全了的。
可能我的安装里的元件库不完整吧。
知道怎么加入这个元件吗?从哪里下载?
各位帮忙哈,谢谢了!

不知道你在库里直接搜索以下行不行?

  首先确定你安装的时候是否是完全安装

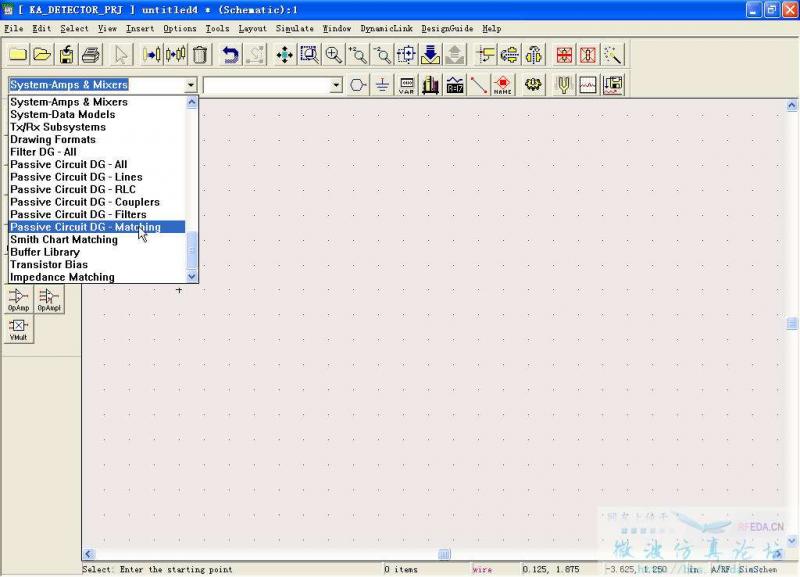

如果是的话,在Schematic里按照下图的位置点就可以了



不知道你需要的元件是不是下图鼠标所指的元件,但没有直接以SSmatch为名的元件



有什么办法没?

在控制面板里找到ads,点击,在弹出窗口中点“modify”(修改),在弹出窗口中把第二项前面打钩,就是有“DesignGuide”的那个,然后一路ok,装好了再点DesignGuide(和File一排的),下拉菜单中应该会有Passive Circuit可选项

我在Vista下安装ADS2006A开始也有此问题,发现DesignGuide没装,后手动添加后问题解决,不知道你是不是也在Vista下安装所至。

我也遇到这个问题,谢谢大家指点

谢谢高手指点  雪中送炭

你应该安装完全版,不是典型版
