新手问个问题:这个两个器件在那里找到?

05-08

[attachment=4575]
在ADS2006A里面找到的是下面的BJT-NPN,不知道一样不?



直流电源完全没找到!

图片可能不清楚
上面哪个BJT是BJT_PKG,beta=160;
DC是V_DC=5.0V,SRC3,这个不知道在那里可以找到,左边哪个下拉的里面都找遍
现在在照着视频,学着对这个电路做各种分析

我来回答:记得不错的话
1、直流电源,在右边下拉菜单中的source中
2、NPN——BJT在右边下拉菜单中的nonlinear component中
你好好找找呀!
我这里没软件。印象中的,本本有软件,等核实后发图

DC找到了,刚才没看清楚
NPN我找的到,我就是不知道上面哪个图中的BJT_PKG是什么东东,我找到的是
BJT_NPN,他们两个的参数怎么都不一样

在nonlinear component里面搜索一下子呢?

我也是新手,不知道那个BJT_PKG是不是自建的一个模型?
PS:你的视频教程能不能共享一下啊。

BJT是自建的,pkg应该是封装的意思

当然不一样。

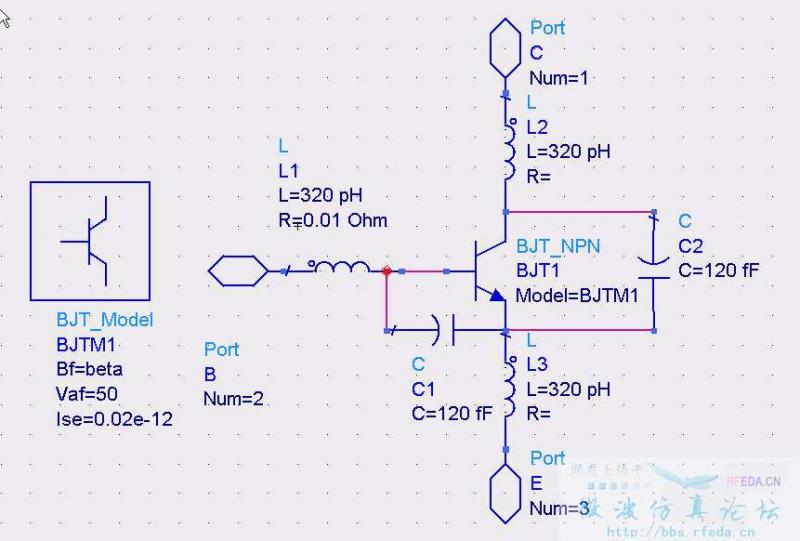

图中的有“beta"字样的那个是封装的。他的实际电路如下图所示


你看的教程是基础仿真电路吧,我这儿没有,我想要,我这有ADS Momentum电磁仿真设计 8CD,如果你没有可以互换,我想好好学学。也希望能够一起交流。谢谢![url=mailto:larrywjd@126.com]larrywjd@126.com[/url]!
