ADS里自建元件的layout模型改变
05-08

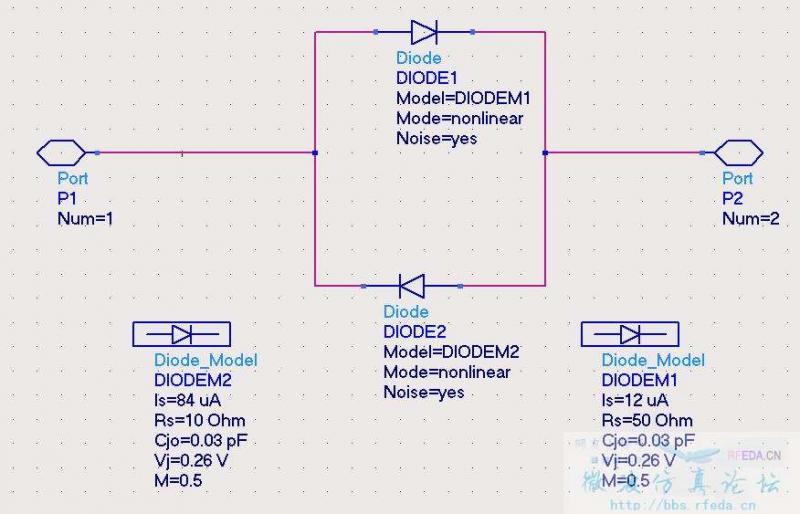

最近用到一个二极管模型,它的参考文档上说其仿真时应等效为两个二极管的对联,我建立了如下模型:

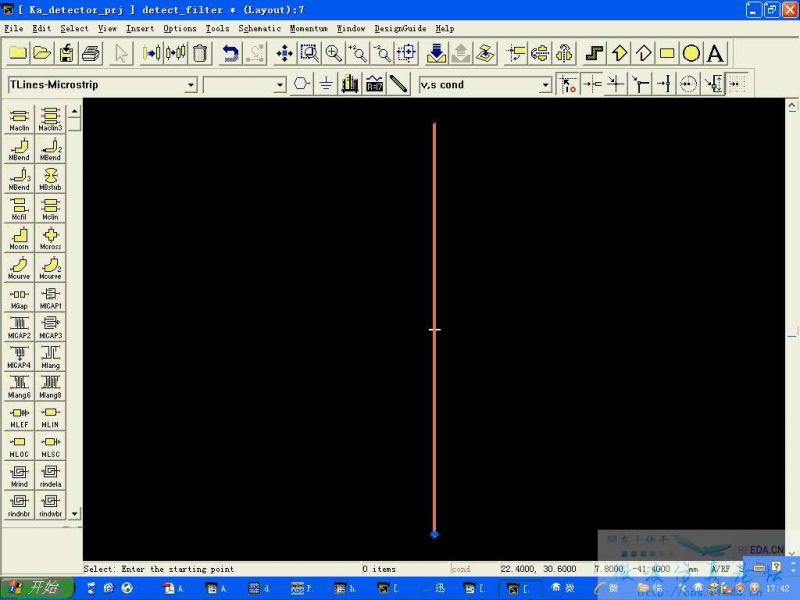

然后再上层电路通过设置,可以使其在Schematic 里的模型为下图所示:

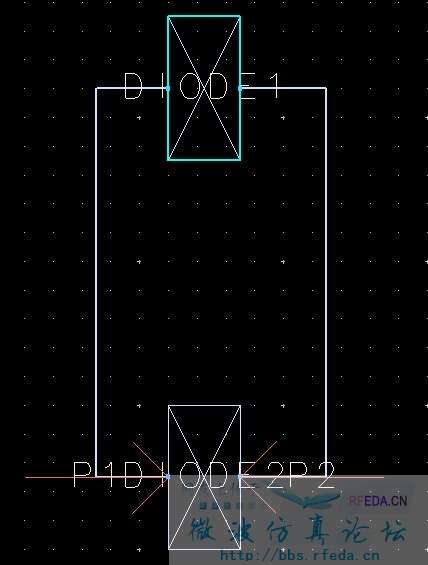

但是在layout里面,由于下层电路是由两个管子对接而成的,所以直接显示成如下情况:
把上下两个模型拖进点放大后,如下:
但问题是,当我用这个建立的模型做后续工作时,每次生成的layout版图二极管部分都如第3张图所示,而且最终制版时,应只有一个二极管的位置
所以麻烦大家帮我看看,应该怎么设置,才能使第一副图所示的layout模型为一个二极管;或说有其他什么把发实现我要做的这种对接管的物理模型等效?
你好,我最近刚学ADS,也碰到你这情况,看你的时间已经很久了,应该解决了吧?
能不能帮我指导下,改用什么方法解决,使二极管的版图和实际的宽长一样,只有两个管脚。
谢谢啊
我邮箱是446931531@qq.com
希望你不吝赐教,先谢谢哦
我想建一个四端口的变压器模型,没搞明白
