『求助』关于阻抗匹配的问题
05-08
最近想做一个检波器:在二极管之前需要加入阻抗匹配枝节,但遇到下面的问题
1.微带线所使用的那种对称的短路枝节匹配是那个元件啊,我怎么没找到
2.看很多人说用的design guide ,我想问那个怎么使啊~~~,我点开里面没有什么啊
谢谢大家了,很喜欢这个论坛,初学ADS,所以希望大家能一起交流~~~
你的DesignGuide里面什么东西都没有是因为:在安装时没有选择Complete installation

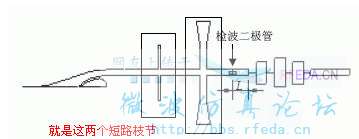

那能帮忙看下,这两个匹配枝节对应的元件应该是什么?
应该是安装的时候出错了吧
你给的图上不是标了吗,上面不就有短接线匹配?
我的意思是这个短接线匹配有没有专门的原件,如果有是那个?
还是说要在layout里自己画?
谢谢了~~~
在layout里自己画 吧 画完后再仿真
那能做类似于tune 的仿真吗?
关于这个问题,我已经解决:
现将答案分享给大家,以便以后的朋友如果用的着可以参考一下:
短路枝节及开路枝节都有对应的元件,在microstrip下拉菜单下,分别为MLOC,MLSC
对的design guide 在安装时应选择完整安装,即可。
呵呵,菜鸟问题,但也给出解答,方便后人啊,呵呵
在layout里画
design guide里面有,你要选择passive命令,然后你就能看到有Tline和Mcirstrip匹配综合。
