ADS仿真S参数的问题
05-08

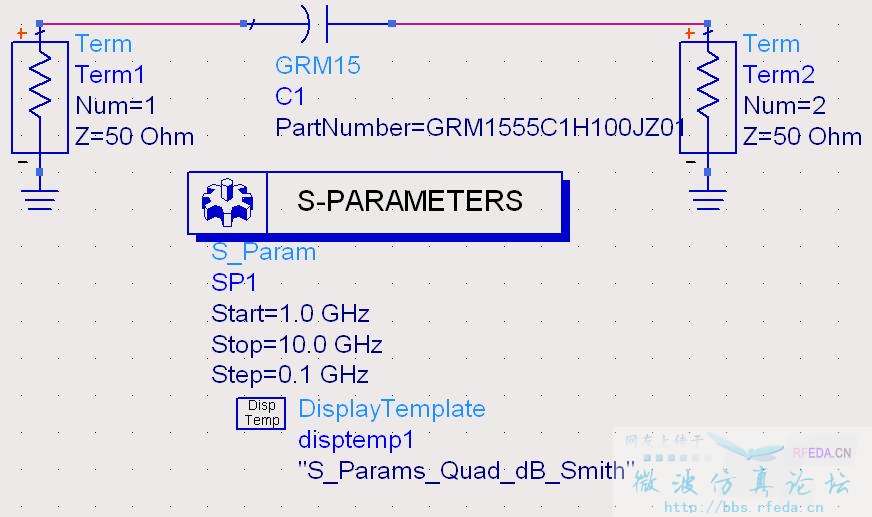

请问有人在ADS里面加载过Murata(村田公司)的DESIGN KIT吗?
怎么使用Murata(村田公司)的电容系列仿真S参数时,显示为低频特性呢?电容应该为高通特性才对啊
请高手解答
怎么使用Murata(村田公司)的电容系列仿真S参数时,显示为低频特性呢?电容应该为高通特性才对啊
请高手解答
大哥!
1G到10G啊!
虽然电路里面的讲的“理想电容器”是“隔直流通交流”的器件。但在高频、微波上要考虑器件的寄生效应!
实际上,电阻、电容、电感,都有他们的自谐振频率的!
比如,贴片电容器,在微波上等效为LRC的串联谐振电路,一个5.1pF的电容在2.4G发生谐振了,这个时候只有接近与0ohm的电阻分量。
因此就出现了"0"电容的概念!
村田的库已经考虑器件的寄生效应了,在较低频率就谐振了,仿真出来在1-10G的频段出现低通效应(确切说应该是带阻特性)是很正确的!
当然,可以换成理想的电容器件来仿真,其S21曲线就呈现出高通特性!
LS回复的很详细啊,收教了,LZ在哪?
小编能不能把仿真的结果发上来?先谢了.
请问能不能根据S参数编辑器件呀
学的好东西了,非常谢谢
问一下,那个design kit 是什么东西?怎么用?
二楼的回复很详细!
design kit是集成了某个公司的一些电子器件的ADS模型的组件,从网上下载后,在ADS的main窗口里面有安装选项。具体的可以百度一下!
designe kit 是库文件,在ADS界面安装就可以用。
呵呵,村田的电容库很好用,现在我基本都是买村田的电容了,仿真方便啊
请问村田的ADS文件库哪里下载的到啊?能不能给个地址啊?谢谢了
学习。
