请教在ADS的版图里如何画多边形?
05-08

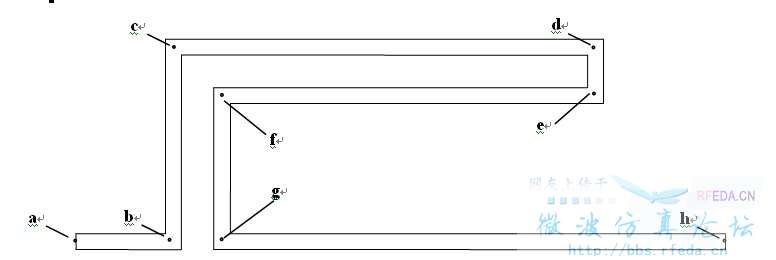

现在版图里画如上的图形,单位为um,坐标如下
Enter the following coordinates using the Insert > Coordinate Entry dialog.
a. (0,0)
b. (300,0)
c. (300,600)
d. (1600,600)
e. (1600,450)
f. (450,450)
g. (450,0)
h. (2000,0) [enter this last point twice]
图形为上图
Enter the following coordinates using the Insert > Coordinate Entry dialog.
a. (0,0)
b. (300,0)
c. (300,600)
d. (1600,600)
e. (1600,450)
f. (450,450)
g. (450,0)
h. (2000,0) [enter this last point twice]
图形为上图
用直线拼起来有什么区别吗?
这个是momentum例子上的东西吧, 你先点多边形的图标create a new polygon,
然后照着输入坐标就可以了,我记得上面讲得很清楚
我就直接在这里面发问了:
在Momentum里面能不能实现,在多边形导体片上,挖掉一个圆形的窟窿?
可以的,用boolean运算吧,选择“差”运算。
晕!
ADS,不是HFSS!
————————————————————————————————————
冤枉楼上了!谢谢!给你们加分。
可以挖窟窿的,,选中两个图形然后XOR,也就是异或好象就可以了,XOR好像在EDIT里面找
谢谢!
这就去试试!
不好意思,抢了小编的位置!
你的答案在2楼!
我用的是02的老版本,选择edit——merge的功能,又分为“或”、“与”、“差”的功能,只要选中两个图形、选择“差”运算,就能挖孔了。
呵呵,谢谢各位大侠了!
ADS2011 在layout里怎么输入点的坐标啊?
