ADS中滤波器自动设计工具之拙见
05-08
下面是我对ADS中滤波器自动设计工具的粗浅看法,希大家赐教!
ADS中“design guide"中的“filter”可以自动设计滤波器,但是功能有限,所以建议大建还是用公式自己动手去算。
原因如下:
1)用此工具计算1/8波长的低通滤波器时(ADS2003A),计算出来的微带结构有时候并不对称(奇数阶),它计算错了,前半部分是对的,后半部分是错的,用前半部分取代后办部分才可以得到正确结果。
2)用此工具计算1/4波长谐振型带通、带阻滤波器时,计算出来微带结构并非经典结构(微波工程p368),见附图。
3)此工具好像不能计算其他类型的滤波器,比如“1/4波长耦合线滤波器”、“电容缝隙耦合带通滤波器”、“电容耦合并联谐振器型带通滤波器”。也可能是我学的太浅,没有灵活运用。
但是,用此工具设计“阶跃阻抗型低通滤波器”还是很方便的。^_^
ADS中“design guide"中的“filter”可以自动设计滤波器,但是功能有限,所以建议大建还是用公式自己动手去算。
原因如下:
1)用此工具计算1/8波长的低通滤波器时(ADS2003A),计算出来的微带结构有时候并不对称(奇数阶),它计算错了,前半部分是对的,后半部分是错的,用前半部分取代后办部分才可以得到正确结果。
2)用此工具计算1/4波长谐振型带通、带阻滤波器时,计算出来微带结构并非经典结构(微波工程p368),见附图。
3)此工具好像不能计算其他类型的滤波器,比如“1/4波长耦合线滤波器”、“电容缝隙耦合带通滤波器”、“电容耦合并联谐振器型带通滤波器”。也可能是我学的太浅,没有灵活运用。
但是,用此工具设计“阶跃阻抗型低通滤波器”还是很方便的。^_^
小编所提到的这些问题确实看出小编是个有钻研精神的人

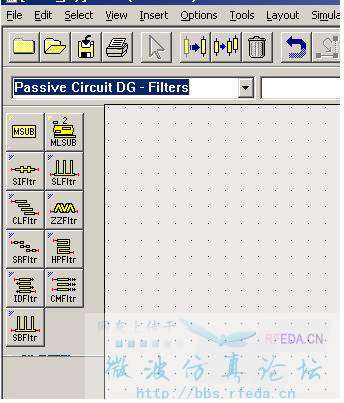

我建议你看看下图 还有我支持你的观点按照计算公式计算然后用ads验证这样对我们学习掌握知识很有用
谢谢小编指教,我研究一下这些元件,再回头讨论
