FSK实例
本章节中我们创建仿真一个基于BFSK（Binary Frequency Shift Keying）信号传输的发射接收通道。通过例子可以看到怎样用基本模块或黑匣子FSK调制器创建一个FSK信号源。实际上我们并不总需要用基本的模块构建接收机或发射机。对于许多普通的调制方法，在VSS中有对应的黑盒子可以使用。本例展示了用黑盒子和用基本模块构建系统产生的结果是一致的。
本例主要进行如下步骤：校验通过不同方法产生的BFSK波形；
通道噪声与系统性能比例；
在文本窗体中监测BER与扫描统计数据。
一、使用黑盒子FSK调制器
本例中创建一个项目和BFSK系统图表，使用FSK调制器（FSK_SRC）构建调制信号的功率谱。
1、创建项目，命名为bfsk；添加系统图表，命名为CP_BFSK
2、添加模块 Blocks>Modulation>FSK>FSK_SRC（FSK_SRC可以产生模拟随机序列FSK信号）
并按图修改定义，主要是调制方式MOD改为2FSK，输出电平类型改为Bit Energy（dB），RATE改为1000，中心频率CTRFRQ改为1G，MODIDX改为0.707，其保持不变。
3、接下来在调制信号输出增加测试点TP1

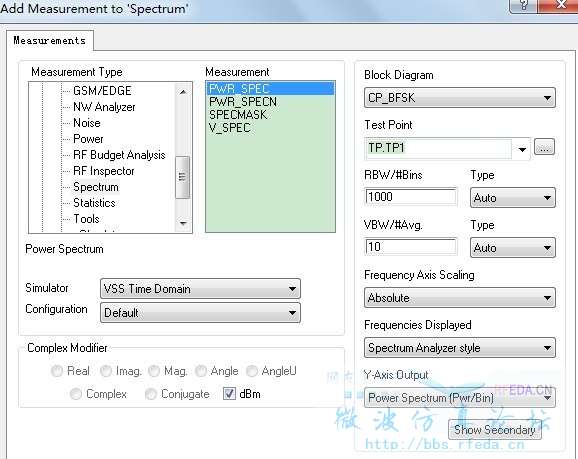

4、增加矩形图表，命名为Spectrum，添加测量项：测量类型为pectrum，测试项功率频谱PWR_SPEC，选中dBm，Y轴输出选择Power Spectrum
5、运行仿真，观测FSK信号的功率谱。
对Spectrum图表添加测试项功率谱（PWR_SPEC），在测试点BPSK
运行仿真，发现两个测试项结果一致。
FSK实例
本章节中我们创建仿真一个基于BFSK（Binary Frequency Shift Keying）信号传输的发射接收通道。通过例子可以看到怎样用基本模块或黑匣子FSK调制器创建一个FSK信号源。实际上我们并不总需要用基本的模块构建接收机或发射机。对于许多普通的调制方法，在VSS中有对应的黑盒子可以使用。本例展示了用黑盒子和用基本模块构建系统产生的结果是一致的。
本例主要进行如下步骤：校验通过不同方法产生的BFSK波形；
通道噪声与系统性能比例；
在文本窗体中监测BER与扫描统计数据。
一、使用黑盒子FSK调制器
本例中创建一个项目和BFSK系统图表，使用FSK调制器（FSK_SRC）构建调制信号的功率谱。
1、创建项目，命名为bfsk；添加系统图表，命名为CP_BFSK
2、添加模块 Blocks>Modulation>FSK>FSK_SRC（FSK_SRC可以产生模拟随机序列FSK信号）
并按图修改定义，主要是调制方式MOD改为2FSK，输出电平类型改为Bit Energy（dB），RATE改为1000，中心频率CTRFRQ改为1G，MODIDX改为0.707，其保持不变。
3、接下来在调制信号输出增加测试点TP1
4、增加矩形图表，命名为Spectrum，添加测量项：测量类型为pectrum，测试项功率频谱PWR_SPEC，选中dBm，Y轴输出选择Power Spectrum
5、运行仿真，观测FSK信号的功率谱。
二、采用基本模块搭建FSK调制信号源
放置模块：Sources>Random>RND_D，设置RATE参数为1000，RSEED参数为0；
Converters>Analog_digital>DAC，设置SMPSYM为_SMPSYM自动为8，
Modulation>Analog>FM_MOD，设置KF为353.5。
Sources>Waveforms>SINE，设置AMPL为5，FRQ为1GHz。
在FM_MOD输出增加测试点，命名为BFSK
对Spectrum图表添加测试项功率谱（PWR_SPEC），在测试点BPSK
运行仿真，发现两个测试项结果一致。
